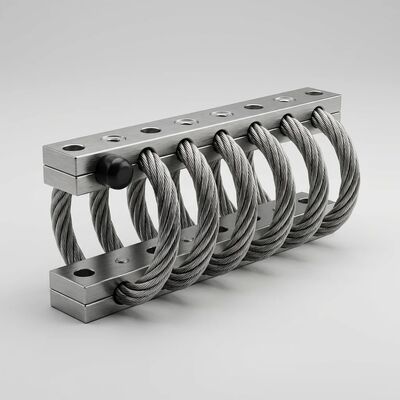

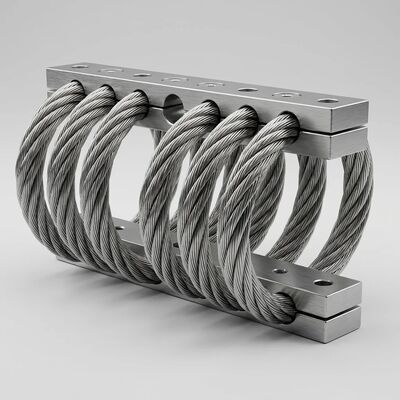

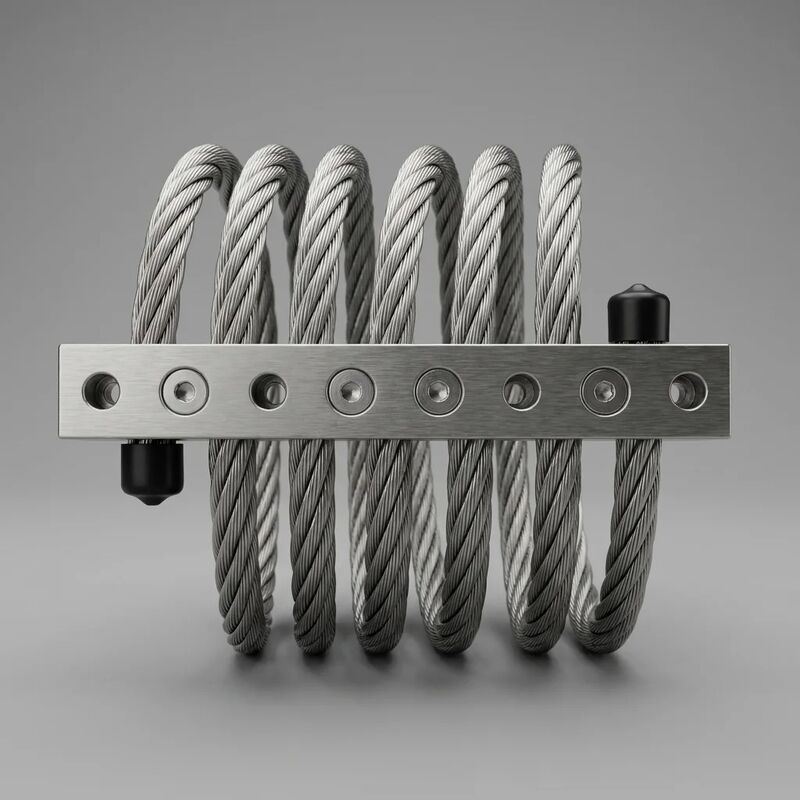

JGX-1276D-233B aislador de vibración de cuerda de alambre vida útil infinita sin envejecimiento

Aislador de vibraciones de cable metálico JGX-1276D-233B: vida útil prácticamente infinita, cero degradación del material

El JGX-1276D-233B representa la máxima expresión de la filosofía de aislamiento de vibraciones totalmente metálico: una solución de montaje diseñada para funcionar de manera idéntica el día de su instalación y treinta años después, sin envejecimiento, grietas, fluencia ni degradación alguna. Construido alrededor de un cable de acero inoxidable 316L electropulido de 12,7 mm de diámetro formado en 6 bobinas de precisión y clasificado para una carga estática máxima de 233 kg, este aislador elimina la mayor debilidad de los soportes vibratorios tradicionales: la inevitabilidad de la falla del material con el tiempo.

El problema fundamental de los soportes vibratorios convencionales

Cada soporte vibratorio que contiene materiales orgánicos (caucho, neopreno, poliuretano, silicona o cualquier elastómero) sigue un ciclo de vida de degradación predecible:

• Fase 1 (0-2 años):El soporte funciona según lo diseñado. Sin embargo, los factores ambientales ya han comenzado a atacar: la radiación ultravioleta rompe las cadenas de polímeros en la superficie; el ozono ataca los enlaces insaturados en la columna vertebral del caucho; Los plastificantes comienzan su lenta migración hacia la superficie.
• Fase 2 (2-5 años):Aparecen cambios mensurables. El elastómero se endurece a medida que los plastificantes se evaporan y aumenta la densidad de reticulación. Se forman microgrietas en la superficie, lo que proporciona vías para que la humedad y los productos químicos penetren más profundamente en el material. Las características de amortiguación difieren de las especificaciones de diseño.
• Fase 3 (5-10 años):La degradación visible es evidente. Las grietas se propagan desde la superficie hasta el núcleo que soporta la carga. La rigidez de la montura puede haber cambiado entre un 30% y un 50% de su valor original. El rendimiento dinámico ahora es sustancialmente diferente del especificado en la instalación. El reemplazo se vuelve necesario, lo que requiere la parada del equipo, mano de obra y costos de eliminación.

El JGX-1276D-233B elimina las tres fases. Sin materiales orgánicos, simplemente no hay nada que envejecer, nada que agrietar y ningún mecanismo de degradación que iniciar.

Por qué el JGX-1276D-233B logra una vida útil infinita

• Construcción 100% Inorgánica:El elemento portante es un cable trenzado de acero inoxidable 316L. El mecanismo de sujeción utiliza barras de retención de acero inoxidable o aleación de aluminio. No hay polímeros, adhesivos, recubrimientos que puedan degradarse ni rellenos que puedan migrar. El aislador es, en el sentido más literal, una estructura puramente metálica.
• Amortiguación por fricción sin desgaste:El mecanismo de amortiguación se basa en la fricción de Coulomb entre hilos dentro del cable. A diferencia de los amortiguadores hidráulicos que sufren desgaste del sello y degradación del fluido, o amortiguadores viscoelásticos que experimentan fatiga a nivel molecular, la amortiguación por fricción del cable metálico no tiene componentes consumibles. Las hebras se pulen ligeramente entre sí durante el rodaje inicial y luego se estabilizan en una condición de estado estable que persiste indefinidamente.
• Barrera contra la corrosión mediante electropulido:El cable de acero 316L se somete a electropulido, un proceso electroquímico que elimina las irregularidades de la superficie a nivel microscópico, elimina los contaminantes incrustados y crea una capa pasiva enriquecida con cromo. La superficie resultante resiste el inicio de la corrosión incluso en ambientes ricos en cloruro, logrando más de 1000 horas de resistencia a la niebla salina según ASTM B117.
• Sin fluencia bajo carga sostenida:La fluencia (la deformación permanente gradual bajo tensión constante) es un modo de falla exclusivo de los polímeros y los metales de bajo punto de fusión. El cable de acero inoxidable a temperatura ambiente funciona a una temperatura homóloga (T/T_melt) inferior a 0,2, un régimen en el que la fluencia es metalúrgicamente imposible. El aislador mantiene su geometría exacta independientemente de cuánto tiempo se aplique la carga.
• Sin preocupaciones sobre el límite de fatiga en el rango de carga:Si bien todos los metales tienen un límite de fatiga, el JGX-1276D-233B funciona muy por debajo del límite de resistencia del acero inoxidable 316L. Bajo amplitudes de vibración normales, la tensión cíclica experimentada por los hilos de alambre individuales está en órdenes de magnitud por debajo del umbral de fatiga del material, lo que significa que la iniciación de grietas por fatiga no es un modo de falla creíble dentro de la vida útil de diseño del aislador.

Especificaciones técnicas

Barras de montaje: guía de configuración

Las barras de retención que sujetan la hélice del cable metálico a su equipo están disponibles en dos materiales, cada uno con distintas ventajas:

Selección de materiales:

• Barras de retención de acero inoxidable:Proporciona lo último en inmunidad a la corrosión y estabilidad de la fuerza de sujeción. Cuando todo el aislador (cable y barras por igual) es de acero inoxidable, el conjunto es completamente impermeable a la corrosión galvánica y ofrece una fuerza de sujeción idéntica década tras década. Esta es la configuración recomendada para instalaciones marinas, costa afuera, de procesamiento químico y al aire libre.
• Barras de retención de aleación de aluminio 6061-T6:Reduzca el peso del aislador en aproximadamente un 40 % en comparación con las barras de acero inoxidable y, al mismo tiempo, mantenga suficiente resistencia para la carga nominal. Esta opción es la preferida para aplicaciones en las que el peso es crítico, como plataformas aéreas, equipos móviles y sistemas transportables.

Tratamiento superficial para barras de aluminio:

• Anodizado blanco:Tratamiento estándar que aumenta la dureza de la superficie más allá de la del aluminio desnudo y al mismo tiempo conserva una apariencia metálica limpia. Apto para ambientes industriales interiores, salas de máquinas e instalaciones protegidas.
• Anodizado duro:Crea una capa de óxido sustancialmente más gruesa con una resistencia superior a la abrasión y una apariencia gris más oscura. Recomendado para instalaciones en ambientes abrasivos (operaciones mineras, plantas de cemento, canteras) o donde los aisladores pueden experimentar contacto mecánico incidental durante el servicio de rutina del equipo.

Características clave de los aisladores de cable metálico WNRLN

• Absolutamente sin fluencia, envejecimiento o fatiga del material durante toda la vida útil
• Alto coeficiente de amortiguación interna logrado exclusivamente mediante fricción metálica, sin fluidos, gases ni materiales viscoelásticos.
• Rendimiento constante en un rango de temperaturas extremas de -70 °C a +260 °C
• Configuraciones de montaje flexibles con múltiples opciones de ajuste y orientación.
• Rápido proceso de creación de prototipos para dimensiones, capacidades de carga y patrones de montaje personalizados
• Construcción robusta totalmente metálica diseñada para décadas de servicio continuo
• Atenuación simultánea de impactos y vibraciones en compresión, tensión y corte/giro.
• Inmunidad total a agentes químicos, agua salada, ozono, radiación ultravioleta y compuestos de limpieza industriales.

Aplicaciones donde la vida útil determina el costo total

La vida útil infinita del JGX-1276D-233B crea un valor desproporcionado en aplicaciones donde el acceso es difícil, el tiempo de inactividad es costoso o la logística de reemplazo es prohibitiva:

• Instalaciones remotas y no tripuladas:Las estaciones repetidoras de telecomunicaciones en los picos de las montañas, las salas de equipos de plataformas marinas, los inversores de granjas solares en el desierto y los generadores de estaciones de investigación en el Ártico comparten un desafío común: enviar a un técnico para reemplazar un soporte vibratorio averiado cuesta órdenes de magnitud más que el propio soporte. La naturaleza de colocar y olvidar del JGX-1276D-233B elimina por completo estos costos de intervención.
• Industrias de Proceso Continuo:En plantas químicas, refinerías de petróleo, hornos de cemento y acerías, una parada no planificada para reemplazar soportes de equipos averiados puede costar cientos de miles de dólares por día en producción perdida. La instalación de soportes que nunca requieren reemplazo convierte un riesgo operativo recurrente en una decisión de capital única.
• Equipos integrados e inaccesibles:Los aisladores de vibraciones instalados dentro de recintos sellados, debajo de maquinaria fundida in situ o dentro de elementos estructurales de edificios no pueden reemplazarse económicamente. En tales instalaciones, la vida útil del aislador se convierte en la vida útil del equipo, lo que hace que la construcción libre de degradación sea un requisito absoluto.
• Maquinaria rotativa de alto valor:Los grandes compresores centrífugos, las turbinas de gas y las bombas de proceso representan inversiones de capital multimillonarias. El costo de reemplazar el aislador es trivial en comparación con el costo de los daños en los rodamientos, la falla del sello o el desequilibrio del rotor causado por soportes degradados que ya no brindan el rendimiento de aislamiento de vibraciones especificado.
• Infraestructura de transporte:Se espera que las plataformas de soporte de puentes, los sistemas de aislamiento de vías férreas y los soportes de ventiladores de ventilación de túneles sirvan durante la vida útil de diseño de 50 a 100 años de la propia infraestructura. Sólo los aisladores totalmente metálicos pueden asumir de manera creíble este compromiso sin depender de suposiciones sobre el envejecimiento de los polímeros que no pueden validarse en tales escalas de tiempo.

Análisis del costo total de propiedad

Considere una instalación industrial típica que requiere 16 aisladores de vibraciones, cada uno con capacidad para más de 200 kg:

Nota: Este análisis supone equipos accesibles en un mercado desarrollado. Para instalaciones remotas, la relación de costos puede exceder 100:1.

Resistencia ambiental más allá del envejecimiento

La ausencia de materiales orgánicos también confiere resistencia a un amplio espectro de factores ambientales estresantes que aceleran el envejecimiento en soportes convencionales:

• Radiación ultravioleta:Un problema para el acero inoxidable. No hay cadenas de polímeros que se fotodegraden, ni colorantes que se desvanezcan, ni oxidación de la superficie más allá de la capa de óxido de cromo autopasivante que se forma naturalmente en el acero inoxidable.
• Ozono:El ataque del ozono es uno de los mecanismos de degradación más agresivos del caucho, provocando grietas perpendiculares características incluso en materiales no estresados. El JGX-1276D-233B tiene sensibilidad cero al ozono atmosférico en cualquier concentración.
• Hidrólisis y Humedad:Las monturas de poliuretano son susceptibles a la hidrólisis cuando se exponen a condiciones cálidas y húmedas, una reacción química que rompe las cadenas de polímeros y reduce permanentemente las propiedades mecánicas. El acero inoxidable no experimenta tal reacción con el agua en ninguna forma.
• Exposición química:Los derrames de fluido hidráulico, la niebla de aceite lubricante, los solventes de limpieza y los vapores químicos industriales atacan a los diferentes elastómeros de diferentes maneras: hinchando un tipo mientras endurecen otro. El JGX-1276D-233B es compatible con prácticamente todos los productos químicos industriales, excepto los ácidos reductores fuertes, y aquellos que se encuentran únicamente en concentraciones y temperaturas elevadas.
• Ataque microbiológico:En instalaciones tropicales y subterráneas, los componentes del caucho pueden ser degradados por hongos, bacterias y otros microorganismos que metabolizan los componentes de los polímeros orgánicos. El acero inoxidable no proporciona ningún sustrato nutricional para el crecimiento biológico.

Seguro de calidad

Cada JGX-1276D-233B se fabrica bajo una gestión de calidad certificada ISO 9001:2015 con trazabilidad completa del material desde la bobina del cable en bruto hasta el aislador terminado. Cada unidad se somete a una inspección dimensional 100 % y los lotes de muestra se someten a pruebas de corrosión acelerada según ASTM B117, pruebas de resistencia de carga cíclica y validación de transmisibilidad en una mesa vibratoria electrodinámica. Los certificados de conformidad y los informes de pruebas de materiales están disponibles a pedido.

Información de la empresa

WNRLN es un fabricante especializado de aisladores de vibración de cables metálicos, soportes antivibración y soluciones de absorción de energía para aplicaciones industriales y comerciales exigentes. Con una profunda experiencia en tecnología de aislamiento totalmente metálico, ofrecemos productos que duran más que los equipos que protegen.

Nuestras capacidades de ingeniería abarcan productos de catálogo estándar y soluciones totalmente personalizadas, desde patrones de montaje modificados y capacidades de carga hasta diseños completos de aisladores personalizados para aplicaciones únicas. Con instalaciones de creación rápida de prototipos y un equipo técnico experimentado, entregamos muestras personalizadas en semanas, no en meses.

Los fabricantes de equipos, integradores de sistemas y usuarios finales de industrias como la generación de energía, el petróleo y el gas, el transporte marítimo, la maquinaria de construcción, la instrumentación de precisión y la infraestructura de telecomunicaciones confían en los productos WNRLN. Nuestro compromiso con la calidad está respaldado por la certificación ISO 9001:2015 y un riguroso programa de pruebas interno.

Para analizar sus requisitos de aislamiento de vibraciones o solicitar una propuesta técnica integral, comuníquese hoy con nuestro equipo de ingeniería de aplicaciones. Proporcione las especificaciones de su equipo y el entorno operativo para obtener una recomendación de solución personalizada dentro de las 48 horas.

Póngase en contacto con nuestro equipo de ingeniería para analizar los requisitos de vida útil de su aplicación. Podemos proporcionar una comparación personalizada del costo total de propiedad para la configuración específica de su equipo y su entorno operativo.
