JGX-1276D-233B aislador de vibración de cuerda de alambre de baja resonancia Pico de gran desviación Protección contra golpes 233kg

Aislador de vibración de cable metálico JGX-1276D-233B: pico de resonancia bajo, protección contra golpes de gran desviación

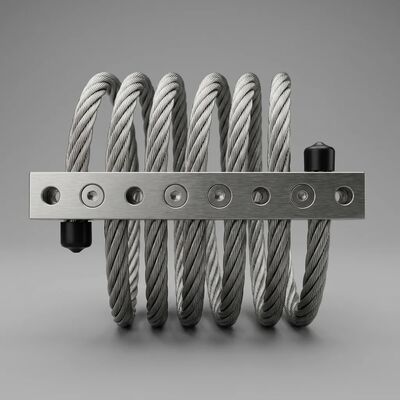

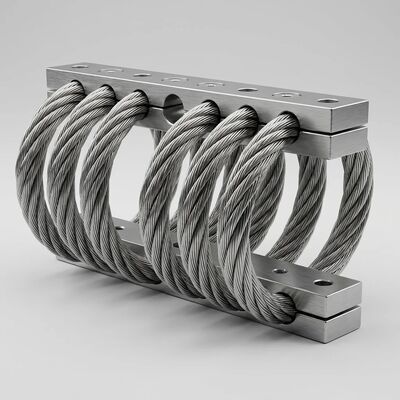

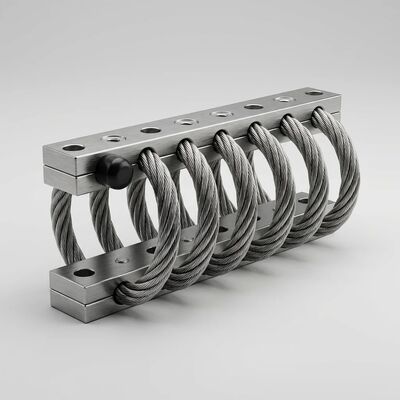

El JGX-1276D-233B es un aislador de vibraciones de cable metálico de alta resistencia diseñado para ofrecer dos atributos de rendimiento críticos que los soportes convencionales luchan por lograr simultáneamente: amplificación de pico resonante excepcionalmente baja y generosa capacidad de deflexión bajo carga de impacto. Con un cable de acero inoxidable de 12,7 mm de diámetro formado en 6 bobinas de precisión y clasificado para una carga estática máxima de 233 kg, este aislador proporciona la mejor protección de su clase para equipos que funcionan en entornos de alto impacto y alta vibración.

Comprender el pico resonante: por qué es importante

Cada aislador de vibraciones tiene una frecuencia natural a la que resuena. A esta frecuencia, un aislador mal diseñado puede amplificar la vibración de entrada en un factor de 5:1, 8:1 o incluso más, transformando una fuente de vibración moderada en una fuerza destructiva que daña equipos sensibles. La construcción de cable trenzado del JGX-1276D-233B aborda fundamentalmente este problema a través de sus características de rigidez no lineal y amortiguación de fricción:

• Amplificación resonante por debajo de 3:1:A diferencia de los sistemas lineales de resorte-amortiguador que exhiben picos de resonancia agudos, la curva de rigidez progresiva del JGX-1276D-233B y la fricción de Coulomb entre hilos se combinan para aplanar la curva de transmisibilidad. En la frecuencia natural del aislador, la amplificación se mantiene por debajo de 3:1, en comparación con 5-10:1 para soportes elastoméricos típicos con capacidad de carga equivalente.
• Disipación de energía de banda ancha:A medida que el cable se desvía, los hilos individuales rozan entre sí en miles de puntos de microcontacto. Este mecanismo de fricción distribuida convierte la energía cinética de la vibración en calor insignificante en un amplio rango de frecuencia (10 Hz a más de 2000 Hz), eliminando la efectividad de banda estrecha que afecta a las soluciones de amortiguadores viscosos y de masa sintonizada.
• Sin amplificación a alta frecuencia:Por encima de la frecuencia de aislamiento, la curva de transmisibilidad cae abruptamente y continúa disminuyendo. No hay resonancia secundaria, ni sobretensión del resorte ni paso de alta frecuencia, modos de vibración que ocurren comúnmente en los aisladores de resorte helicoidal cuando se excitan en armónicos de su frecuencia natural.

Gran capacidad de desviación: sobrevivir a lo inesperado

La protección del equipo se define en última instancia por el rendimiento de un aislador en condiciones extremas, no por el funcionamiento nominal. La gran capacidad de deflexión del JGX-1276D-233B garantiza la supervivencia durante los peores eventos de choque:

• Hasta un 40 % de desviación sin daños:La hélice del cable metálico puede comprimirse o extenderse hasta un 40% de la altura nominal del aislador sin deformación permanente. Bajo una carga de impacto repentina, esta generosa distancia de recorrido absorbe la energía del impacto gradualmente en lugar de transmitirla abruptamente al chasis del equipo.
• Curva carga-deflexión progresiva:A medida que aumenta la deflexión, los hilos del cable se tensan y enganchan progresivamente, creando una respuesta de rigidez que naturalmente limita el recorrido máximo. Este comportamiento inherente de amortiguación evita tocar fondo con fuerza que, de otro modo, transmitiría un pulso de choque secundario a la carga útil, una característica de seguridad crítica para instrumentos electrónicos y de precisión frágiles.
• Absorción de impactos multidireccional:A diferencia de los amortiguadores uniaxiales que protegen en una sola dirección, la geometría helicoidal del JGX-1276D-233B proporciona una gran capacidad de deflexión simultáneamente en compresión, tensión y corte/rollo. Un único soporte maneja impactos desde cualquier dirección, lo que simplifica el diseño del sistema y reduce la cantidad total de aisladores necesarios.
• Rendimiento repetible después de la sobrecarga:Los aisladores de cable recuperan su geometría original y sus características de amortiguación después de eventos de impacto que comprimirían, desgarrarían o deslaminarían permanentemente los soportes elastoméricos. Esta repetibilidad es esencial para aplicaciones sujetas a cargas de choque recurrentes, desde impactos de acopladores de ferrocarril hasta retrocesos de prensas de estampado y golpes de olas en equipos a bordo.

Especificaciones técnicas

Barras de montaje: material y tratamiento superficial

El JGX-1276D-233B está disponible con dos materiales de barra de montaje para adaptarse a diferentes requisitos de aplicación. Las barras de montaje son la interfaz entre la hélice del cable metálico y su equipo, y seleccionar la configuración correcta garantiza un rendimiento óptimo a largo plazo.

Opciones de materiales:

• Barras de acero inoxidable:Máxima resistencia a la corrosión y solidez estructural. Recomendado para instalaciones al aire libre, entornos marinos y entornos industriales pesados ​​donde las barras de montaje pueden estar expuestas a la intemperie, niebla salina o vapores químicos. Las barras de acero inoxidable también proporcionan la mayor retención de la fuerza de sujeción durante décadas de servicio.
• Barras de aleación de aluminio (6061-T6):Alternativa liviana con excelente relación resistencia-peso. Preferido para aplicaciones sensibles al peso donde cada kilogramo cuenta, como plataformas aéreas, equipos móviles y sistemas transportables.

Selección de tratamiento superficial para barras de aluminio:

• Anodizado blanco:El tratamiento superficial estándar que mejora la dureza natural del aluminio preservando su apariencia metálica. Apto para ambientes industriales generales con condiciones normales de humedad y temperatura. Proporciona una protección eficaz contra la oxidación superficial y la abrasión menor.
• Anodizado duro:Un tratamiento especializado que crea una capa de óxido significativamente más gruesa y dura en la superficie del aluminio. El acabado gris oscuro resultante ofrece una resistencia superior al desgaste, lo que lo convierte en la opción preferida para instalaciones sujetas a polvo abrasivo, manipulación frecuente o contacto mecánico durante las actividades de mantenimiento del equipo.

Características clave de los aisladores de cable metálico WNRLN

• Sin fluencia ni envejecimiento durante toda la vida útil
• Alta amortiguación interna sin dependencia de fluidos o gases.
• Rango de temperatura de funcionamiento extremadamente amplio (-70 °C a +260 °C)
• Amplia variedad de configuraciones de montaje y opciones de montaje
• Creación de prototipos rápida y económica para especificaciones personalizadas
• Construcción excepcionalmente robusta con una vida útil de décadas
• Excelente aislamiento combinado de golpes y vibraciones en una sola unidad
• No se ve afectado por agentes químicos, agua de mar, ozono, rayos UV y disolventes industriales.

Aplicaciones que requieren baja resonancia y alta deflexión

• Aislamiento sísmico para infraestructura crítica:Proteja racks de servidores, gabinetes de comunicación y sistemas de energía de emergencia en regiones propensas a terremotos. La gran capacidad de deflexión se adapta al desplazamiento sísmico, mientras que la baja amplificación resonante evita daños al equipo durante el movimiento del suelo de baja frecuencia.
• Grupos móviles de generadores y bombas:Aísle los generadores diésel, las unidades de energía hidráulica y los sistemas de bombas móviles montados en remolques de los impactos y vibraciones inducidos por la carretera durante el transporte, al mismo tiempo que proporciona un montaje estable durante la operación estacionaria.
• Señalización ferroviaria y equipamiento en vía:Proteja los relés de señalización sensibles, los contadores de ejes y los nodos de comunicación de los efectos combinados de la vibración del paso del tren, el impacto en las juntas de los rieles y las cargas de choque de los vehículos de mantenimiento.
• Maquinaria Industrial Pesada:Aísle grandes prensas de estampado, martillos de forja y trituradoras de rocas donde cada ciclo operativo genera un pulso de choque de alta energía. La baja amplificación resonante evita que el propio aislador se convierta en un amplificador de vibración a velocidades de funcionamiento específicas.
• Sistemas HVAC y Chiller en estructuras elevadas:Cuando se instalan enfriadores y unidades de tratamiento de aire en tejados o entrepisos, la vibración transmitida por la estructura puede provocar resonancia en el edificio. La amortiguación de amplio espectro del JGX-1276D-233B evita esto y al mismo tiempo se adapta a la oscilación inducida por el viento y al movimiento de expansión térmica.
• Equipos para embarcaciones marinas y plataformas marinas:Proteja la electrónica de navegación, los sistemas de radar y los equipos mecánicos del impacto combinado del golpe de las olas, la cavitación de la hélice y la vibración del motor, condiciones en las que una gran deflexión simultánea y una baja resonancia no son negociables para la confiabilidad operativa.

Comparación de rendimiento: cable de acero frente a aisladores convencionales

Garantía de calidad y pruebas

Cada JGX-1276D-233B se somete a una verificación dimensional 100% y a pruebas dinámicas de lotes de muestra en una mesa agitadora electrodinámica. Las curvas de transmisibilidad se validan según las especificaciones de diseño y las características de carga-deflexión se miden en múltiples niveles de compresión para confirmar el cumplimiento de la capacidad nominal. Toda la fabricación se realiza bajo una gestión de calidad certificada ISO 9001:2015 con trazabilidad completa del lote de material, desde el carrete del cable en bruto hasta el aislador terminado.

Información de la empresa

WNRLN es un fabricante profesional de soportes y aisladores de vibraciones, que ofrece soluciones de aislamiento de vibraciones y absorción de energía de alta calidad para aplicaciones industriales, comerciales y de equipos pesados. Nuestra gama de productos cubre aisladores de cable, soportes de vibración, amortiguadores de fricción, amortiguadores y componentes relacionados.

Con décadas de experiencia en ingeniería, atendemos a clientes en mercados nacionales e internacionales para aplicaciones en motores, ventiladores, compresores, bombas, ascensores, equipos químicos, sistemas ferroviarios, equipos mecánicos, construcción a gran escala, generación de energía y embarcaciones marinas. Nuestro equipo de ingeniería interno proporciona servicios rápidos de creación de prototipos y diseño personalizado para cumplir con los requisitos específicos del proyecto.

Contáctenos hoy para descubrir cómo nuestras soluciones de aislamiento de vibraciones pueden mejorar la confiabilidad y la vida útil de su equipo. Alternativamente, conéctese con uno de nuestros representantes autorizados para obtener soporte técnico localizado y entrega rápida.

Póngase en contacto con nuestro equipo de ingeniería de aplicaciones para analizar sus requisitos específicos de aislamiento de golpes y vibraciones. Proporcione el peso de su equipo, la configuración de montaje y el entorno de impacto/vibración para obtener una recomendación personalizada y un análisis de transmisibilidad.
