JGX-1278D-310B Aislador de choque por vibración de varios ejes que garantiza una protección continua del equipo con una estructura a prueba de fallos

JGX-1278D-310B: aislador de ejes múltiples de 6 grados de libertad con arquitectura inherente a prueba de fallas

La vibración del mundo real rara vez es unidireccional. La maquinaria giratoria, los eventos sísmicos y las cargas de impacto producen movimientos complejos a través deEjes de compresión, tensión, balanceo, cabeceo, guiñada y corte.simultáneamente. ElJGX-1278D-310BEl aislador de vibraciones de cable metálico está diseñado desde cero para esta realidad de múltiples ejes, brindando un aislamiento efectivo enlos seis grados de libertad (6-DOF). Igualmente importante es suestructura de enclavamiento a prueba de fallosgarantiza que el elemento del cable metálico no pueda separarse de los bloques de montaje, incluso en condiciones de sobrecarga que destruirían los aisladores convencionales.

Seis grados de libertad, una solución integrada

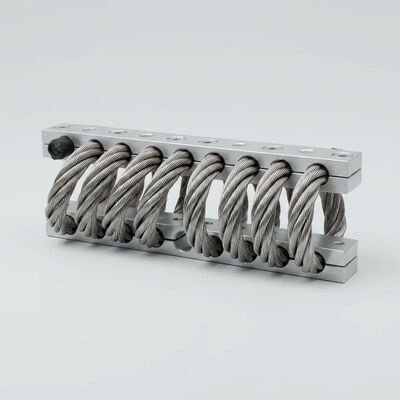

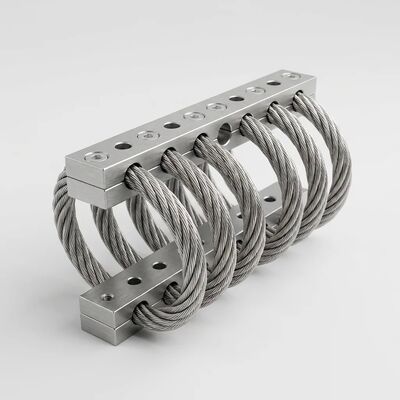

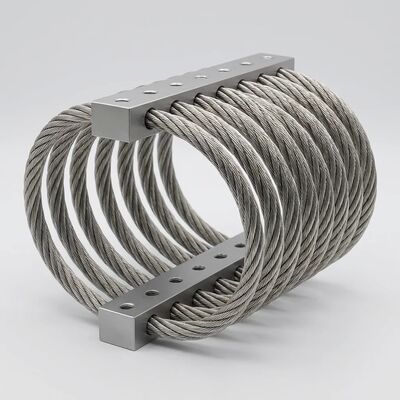

Cada unidad JGX-1278D-310B cuenta con un bucle de cable helicoidal formado con precisión, fabricado conAcero inoxidable AISI 304.y anclado en ambos extremos porBarras de sujeción de aleación de aluminio 6061-T6. La geometría de esta configuración (8 bobinas de cable metálico de 6,4 mm de diámetro, montadas en ranuras en ángulo de 45°) crea una característica de rigidez no lineal que se endurece progresivamente al aumentar la carga. Este comportamiento es fundamental para aplicaciones donde coexisten choques y vibraciones en estado estacionario:

• Eje de compresión:Capacidad de carga estática de hasta 50 kg, con rango de deflexión de 3 a 8 mm que varía según la precarga
• Ejes de laminación y corte:La estructura de la bobina helicoidal se pandea lateralmente de manera controlada, absorbiendo energía fuera del eje sin tocar fondo.
• Eje de tensión:El diseño de la barra entrelazada evita que el cable se salga, manteniendo la continuidad estructural incluso cuando el equipo montado experimenta fuerzas de elevación.
• Tolerancia al choque:Cargas de choque transitorias de hasta75 kg por monturase manipulan sin deformación permanente

El factor de amplificación de resonancia se mantiene.por debajo de 3 en resonancia, lo que significa que el aislador no amplifica la vibración incluso cuando la frecuencia de excitación coincide con la frecuencia natural del sistema, un margen de seguridad crítico para entornos operativos impredecibles.

A prueba de fallos por diseño, no por complemento

Los aisladores de cable convencionales dependen únicamente de la fricción y la fuerza de sujeción para retener el elemento de cable. Bajo cargas extremas, estos diseños corren el riesgo de que el cable se deslice o se desenganche por completo, una falla que deja repentinamente al equipo pesado sin soporte. El JGX-1278D-310B adopta un enfoque fundamentalmente diferente.

Las barras de sujeción incorporan unperfil de ranura entrelazada mecanizadoque captura mecánicamente las terminaciones del cable. En lugar de depender únicamente del torque del perno, esta geometría crea un bloqueo mecánico positivo: cuanto más fuerte tira la cuerda, más apretado se engancha el enclavamiento. El resultado es unruta de carga a prueba de fallosque mantiene el aislador estructuralmente intacto independientemente de la dirección o magnitud de la sobrecarga.

Factores de confiabilidad adicionales integrados en el JGX-1278D-310B:

• La construcción de cable de múltiples hilos contiene cientos de cables individuales AISI 304. Incluso si un solo hilo desarrolla un defecto, los hilos restantes continúan soportando la carga; no hay un único punto de falla.
• Los bloques de sujeción de aluminio 6061-T6 están anodizados para brindar aislamiento eléctrico y resistencia a la corrosión suplementaria, lo que evita el acoplamiento galvánico entre metales diferentes en ambientes húmedos o marinos.
• Todo el conjunto ha sido sometido a un ciclo térmico de -40 °C a +200 °C sin cambios en la precarga de sujeción, lo que valida el diseño tanto para instalaciones árticas como para montaje en el compartimiento del motor.

Diseñado para los ciclos de trabajo más exigentes del mundo

Implementado en las industrias más exigentes

• Plataformas costa afuera de petróleo y gas:Proteja los patines del generador, los paquetes de bombas y los gabinetes de control de la vibración combinada inducida por las olas y del impacto ocasional. Resistencia a la niebla salina verificada a más de 500 horas según ASTM B117
• Equipo de apoyo terrestre aeroespacial (GSE):Aislar bancos de pruebas sensibles, equipos de calibración y unidades de energía terrestre en instalaciones de mantenimiento de aeropuertos donde la confiabilidad afecta directamente los cronogramas de seguridad de los vuelos.
• Sistemas de Emergencia de Zona Sísmica:Mantener la integridad estructural de los generadores de respaldo y los conjuntos de bombas contra incendios en regiones sujetas a cargas sísmicas; El diseño a prueba de fallas permanece activo incluso durante el movimiento del suelo multidireccional.
• Prensas industriales pesadas y líneas de estampado:Absorba impactos repetitivos de alta amplitud provenientes de martillos de forjado, máquinas de moldeo por inyección y prensas de estampado de metales sin degradación por fatiga.
• Estaciones Base de Telecomunicaciones:Proteja las unidades de radio montadas en torres y techos, los sistemas de posicionamiento de antenas y los bastidores de baterías de respaldo de la oscilación inducida por el viento y los ciclos de expansión térmica.

Póngase en contacto con nuestro equipo de ingeniería hoypara obtener una curva de carga-deflexión detallada, dibujos de patrones de montaje personalizados o una cotización para el JGX-1278D-310B configurado según sus requisitos específicos de aislamiento de múltiples ejes.
