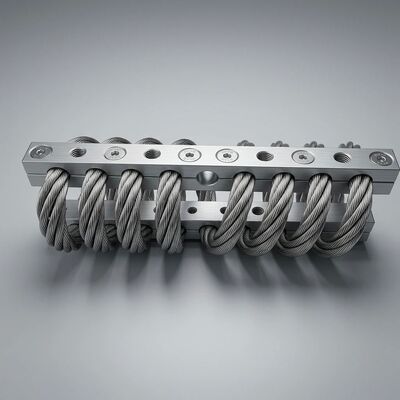

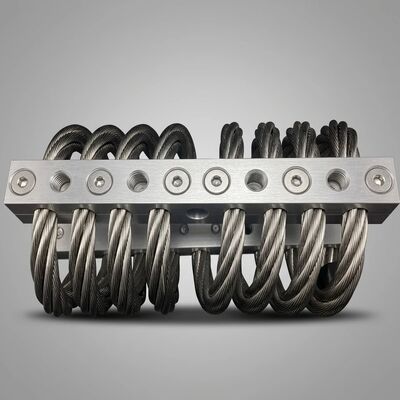

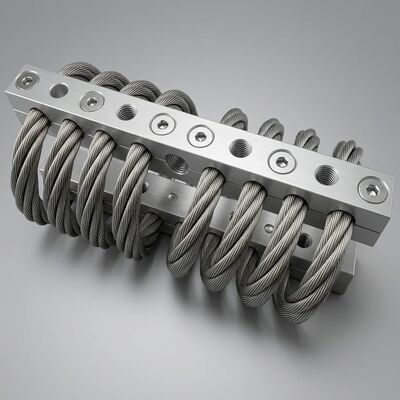

Aislador de vibración de cable totalmente metálico JGX-1598D-557B Supresión de resonancia de alta amortiguación para entornos hostiles

JGX-1598D-557B Diseñado para un servicio perpetuo en entornos corrosivos, de alta temperatura y de alta vibración

Cuando los componentes de aislamiento fallan, las consecuencias son cascadas: tiempo de inactividad no planificado, daños colaterales en el equipo, riesgos de seguridad y costosos reemplazos de emergencia.Se trata de un sistema de control de la calidad de los productos.El aislador de vibración de cuerda de alambre elimina estos riesgos a través de unArquitectura totalmente metálicaque no pueden degradarse de la manera en que los elastómeros e hidráulica lo hacen inevitablemente.Cuerdas de alambre de acero inoxidable AISI 304(diámetro 8,0 mm, configuración helicoidal de 6 bobinas) yBloques de sujeción de aleación de aluminio 6061-T6, cada material de este aislante fue seleccionado para una vida útil indefinida en ambientes industriales agresivos.

Selección del material: ¿Por qué cada componente es importante?

El acero inoxidable AISI 304 utilizado en el elemento de la cuerda de alambre contiene 18% de cromo y 8% de níquel por composición, formando una capa pasiva de óxido de cromo autocurante que resiste a los agujeros,corrosión en las grietasEsta es la misma familia de aleaciones especificada para buques cisterna de productos químicos, equipos de procesamiento farmacéutico,y infraestructuras costeras, aplicaciones en las que la falla de los materiales no es una opción.

Los bloques de sujeción de aleación de aluminio 6061-T6 ofrecen una relación excepcional entre resistencia y peso, al tiempo que contribuyen a cero riesgo de corrosión galvánica.Anodizado con ácido sulfúricodespués del mecanizado, la creación de una capa de óxido de aluminio de 15-25 micras que proporciona una protección adicional contra la corrosión y un aislamiento eléctrico entre el equipo montado y la estructura de soporte.Esta barrera dieléctrica evita las rutas de corriente perdida que de otro modo podrían acelerar la corrosión localizada en la interfaz de montaje.

Después de la fabricación, todo el conjunto de cuerda de alambre de acero inoxidable recibe untratamiento de electropolishingque elimine las impurezas superficiales y las microescarchas del proceso de dibujo.La superficie lisa como el espejo que se obtiene minimiza la adhesión de contaminantes y elimina los elevadores de tensión microscópicos donde las grietas de fatiga generalmente se inician en productos de alambre sin tratar.

Física de amortiguación: Cómo el JGX-1598D-557B disipa energía sin componentes de desgaste

El mecanismo de amortiguación dentro del JGX-1598D-557B se basa enAmortización por fricción seca de CoulombComo el conjunto de cuerda de alambre helicoidal se flexiona bajo vibración,los cientos de hebras individuales de AISI 304 dentro de la cuerda se deslizan una contra la otra en sus puntos de contactoCada evento de micro-deslizamiento convierte una pequeña cantidad de energía cinética en calor insignificante a través de la fricción interfacial.

Este proceso, repetido miles de veces por segundo a través de toda la sección transversal de la cuerda, produce unun índice de amortiguación medido superior al 18%¥significativamente por encima del ~ 5-10% típico de los soportes elastoméricos no reforzados.el coeficiente de amortiguación se mantiene estable durante décadas de funcionamiento continuo.

Características de rendimiento del JGX-1598D-557B:

• Banda de frecuencia natural:8-12 Hz, ajustable variando la masa soportada dentro del envase de carga nominal.
• Transmisibilidad en resonancia:La relación de amortiguación > 18% limita el factor de amplificación de resonancia, evitando la ampliación destructiva que ocurriría con sistemas ligeramente amortiguados que pasan a través de su frecuencia natural.
• Eficiencia de aislamiento:Una vez que la frecuencia de excitación excede aproximadamente 1,4 veces la frecuencia natural, la transmisión cae por debajo de la unidad.
• Capacidad de cargaLa curva de rigidez no lineal garantiza una resistencia progresiva. Cuanto más se empuje el equipo, más rígido se vuelve el aislante.prevención del contacto metálico-metálico durante los choques.

Operación de mantenimiento cero validada mediante pruebas de vida útil aceleradas

Para verificar la afirmación del JGX-1598D-557B de durabilidad sin mantenimiento, las unidades de producción se someten a una batería de pruebas de envejecimiento acelerado:

• Espray de sal de la norma ASTM B117:500+ horas continuas de niebla de 5% de NaCl a 35°C. La inspección posterior a la exposición no revela ningún agujero, ninguna reducción en la sección transversal de la cuerda de alambre y ningún cambio en la carga previa de sujeción.El acabado electrolibrado y la función metalúrgica AISI 304 según lo diseñado.
• Ciclo térmico:1La relación de amortiguación y la rigidez medidas antes y después muestran una desviación dentro de la banda de incertidumbre de medición (± 2%).No se detectó relajación de la prensada de sujeción.
• Vibración de resistencia:10 millones de ciclos a 2 veces la carga nominal a 15 Hz. La inspección posterior a la prueba de desmontaje muestra el pulido de las superficies de contacto de las hebras de alambre, pero cero desgaste medible, agrietamiento por fatiga o fijación permanente.
• Sobrecarga por choque:500 repeticiones de carga estática nominal de 3x aplicada en los ejes de compresión, tensión y cizallamiento.

Estos resultados confirman lo que predice el principio de diseño totalmente metálico: el JGX-1598D-557B requiereNo hay mantenimiento programado, no hay lubricación, no hay ajuste y no hay reemplazo periódicodurante toda la vida útil del equipo que protege.

Especificaciones de rendimiento completas

Sectores industriales en los que el JGX-1598D-557B elimina el tiempo de inactividad relacionado con el aislante

• Refinerías petroquímicas:Los paquetes de bombas de la API 610 y los trineos de compresores centrífugos que operan en zonas peligrosas de la Clase I División 2.La construcción totalmente metálica no tiene riesgo de acumulación de carga estática y resiste salpicaduras ocasionales de hidrocarburos sin hinchazón ni ablandamiento.
• Equipo submarino y offshore:Casas de generadores superiores, módulos de bombas de elevación de agua de mar y paquetes de bombas de agua de incendios de emergencia expuestos a una atmósfera marina continuamente llena de sal.El AISI 304 electropolinizado ofrece décadas de servicio sin agujeros.
• Operaciones mineras:Los alimentadores de descarga de la trituradora primaria, las pantallas vibratorias y el aislamiento de la unidad de molino SAG donde el polvo abrasivo, el rocío de agua y la operación 24/7 hacen que el acceso al mantenimiento sea poco práctico.El diseño de mantenimiento cero elimina los apagones programados para la inspección del aislante.
• Producción de metales primarios:Ventiladores de extracción de humos de hornos de arco eléctrico, aislamiento de oscilación continua de las ruedas y aislamiento de choque de laminado en caliente a temperaturas ambientales sostenidas superiores a 100 °C.Ningún elastómero puede sobrevivir a este ambiente térmico..
• Desalinización y tratamiento del agua:Aislamiento de la bomba de ósmosis inversa a alta presión en atmósferas con dosis de cloro.La metalurgia AISI 304 resiste la corrosión por tensión inducida por cloruro a concentraciones muy superiores a las encontradas en las instalaciones de tratamiento de agua.

Solicite soporte de ingeniería hoypara una caracterización detallada de la desviación de carga, dibujos 3D de la envolvente de montaje o una cotización competitiva para el JGX-1598D-557B.y geometrías de bloque de sujeción están disponibles para programas de integración OEM.
