Aislador de impacto de cable de acero de múltiples ejes JGX-1598D-557B con montaje versátil en diversas plataformas de equipos

JGX-1598D-557B Una plataforma aislante, todos los desafíos de montaje, los seis ejes cubiertos

Los diseñadores de equipos se enfrentan a una tensión persistente: la solución de aislamiento que se ajusta a la huella de montaje de una máquina rara vez se adapta limpiamente a la siguiente.superficies de montaje en ánguloEn la actualidad, el número de unidades de aislamiento de las unidades de aislamiento de las unidades de aislamiento de las unidades de aislamiento de las unidades de aislamiento de las unidades de aislamiento de las unidades de aislamiento de las unidades de aislamiento de las unidades de aislamiento de las unidades de aislamiento de las unidades de aislamiento de las unidades de aislamiento.Se trata de un sistema de control de la calidad de los productos.El aislador de vibración de cuerda de alambre resuelve esto con unplataforma de montaje configurableque admite una inclinación vertical de 45° y de 90° de barra a barra, barra a placa, mientras se entregaaislamiento verificado de 6 grados de libertaden todas las configuraciones.

Aumentar la versatilidad sin comprometer el rendimiento del aislamiento

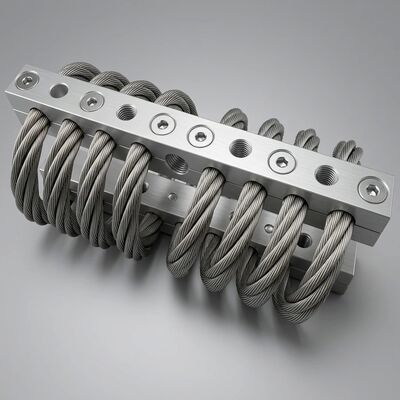

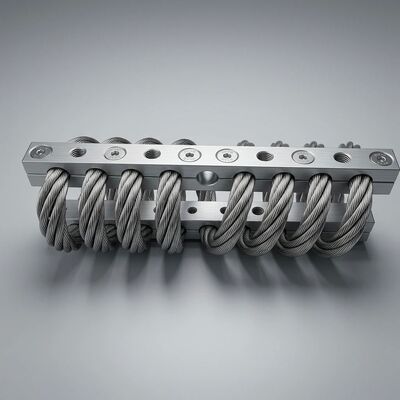

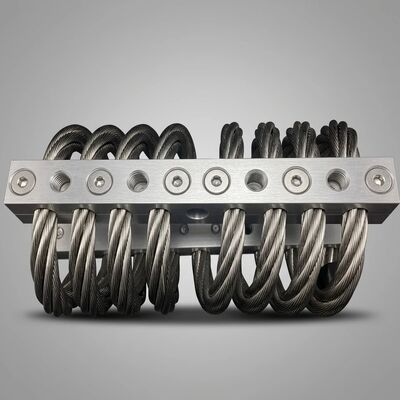

El JGX-1598D-557B separa la función de aislamiento de la interfaz de montaje.Unidad de cuerda de alambre helicoidal de 6 bobinasformado de acero inoxidable AISI 304 de 8,0 mm, terminado en ambos extremos por barras de sujeción de aluminio 6061-T6.con una longitud de más de 20 mm, pero no superior a 20 mm, aceptando fijaciones métricas y imperiales estándar.

Disposiciones de montaje disponibles desde una sola plataforma aislante:

• Bar-a-bar estándar:El pie del equipo se monta directamente en la barra de sujeción superior; los tornillos de la barra inferior se conectan a la base o al marco de apoyo.Disposición predeterminada para máquinas de nueva construcción en las que ambas superficies de montaje sean paralelas y planas.
• Adaptador de barra a placa:Una placa base mecanizada se atornilla a la barra de sujeción inferior y proporciona una interfaz montada en un perno.Esto convierte el aislante en un reemplazo de caída para los soportes de pernos elastoméricos existentes sin modificar la base del equipo o el patrón de perforación de la base.
• Instalación con inclinación de 45 grados:Cuando la excitación primaria llega en un ángulo con respecto a la horizontal, común en los motores diésel de configuración en V, los transportadores inclinados,y paquetes de bombas inclinadas ̇ la orientación de la ranura de 45° alinea el eje de conformidad principal del aislante con el vector de vibración dominanteEsto maximiza la eficiencia de aislamiento en comparación con el montaje perpendicular.
• Orientación vertical de 90 grados:Para las instalaciones en las que el espacio vertical es limitado pero se dispone de un espacio libre horizontal, las barras de sujeción se montan verticalmente.manteniendo la altura total instalada por debajo de 150 mm, manteniendo al mismo tiempo el pleno cumplimiento del multieje.

Cada configuración mantiene la misma capacidad de carga (80 kg estática, 120 kg de choque por montaje) y la misma característica de aislamiento 6-DOF.Los fabricantes de equipos OEM pueden estandarizar una sola serie de aisladores en toda su gama de productos, reduciendo la complejidad de las adquisiciones, calificando un conjunto de datos de rendimiento y manteniendo un inventario común de repuestos.

Rendimiento multieje verificado

La geometría de la cuerda de alambre helicoidal proporciona inherentemente el cumplimiento en todas las direcciones, pero el rendimiento de la JGX-1598D-557B ha sidocaracterizados cuantitativamentea través de los seis grados de libertad mediante ensayos multiaxos instrumentales:

• Se aplicará el método de composición de los materiales de ensayo.Desviación estática de 4 a 12 mm en el rango de carga de 0 a 80 kg. La rigidez aumenta no linealmente con la desviación,proporcionando una respuesta inicial suave para el aislamiento de vibraciones de pequeña amplitud con restricción progresivamente firme contra eventos de choque de gran desplazamiento.
• Tensión (reverso del eje Z):El perfil de ranura de la barra de sujeción interconectada captura mecánicamente la terminación de la cuerda de alambre, manteniendo la continuidad estructural bajo fuerzas de elevación.Los diseños convencionales de solo abrazaderas corren el riesgo de que la cuerda se retire bajo tensión; la geometría de ranuras del JGX-1598D-557B elimina este modo de fallo.
• El corte (eje X y eje Y):El cumplimiento lateral se adapta a los componentes de excitación horizontal del desequilibrio de rotación, la desalineación y el movimiento sísmico del suelo.La estructura de la bobina se dobla elásticamente y vuelve al centro sin desplazamiento residual.
• Rollo, Pitch, Yaw (rotación alrededor de X, Y, Z):La desviación diferencial a través del conjunto de bobina permite el movimiento angular, protegiendo el equipo con una distribución de masa desigual o puntos de montaje fuera del centro de la transmisión de vibraciones de torsión.

En todos los ejes, elel factor de amplificación de resonancia permanece por debajo de 3Esto significa que incluso cuando la frecuencia de excitación coincide exactamente con la frecuencia natural del sistema, el aislador no aumenta la entrada.Para máquinas giratorias de velocidad variable que se mueven a través de la resonancia durante cada ciclo de arranque-parada, esta característica es esencial para la fiabilidad a largo plazo.

Ventajas a nivel del sistema de una plataforma aislante estandarizada

Más allá de los beneficios directos de rendimiento, la adopción del JGX-1598D-557B en toda una familia de equipos crea ventajas operativas compuestas:

• Simplificación de las piezas de repuesto:Un número de pieza aislante sirve a bombas, compresores, generadores y equipos auxiliares.y los técnicos de campo necesitan estar familiarizados con un solo procedimiento de instalación.
• Rendimiento predecible:Los equipos de ingeniería califican las características de desviación de carga y transmisibilidad del JGX-1598D-557B una vez, y luego aplican los datos validados a todos los futuros diseños de equipos.Cada nueva máquina no requiere un nuevo programa de calificación de aislamiento.
• Compatibilidad con las actualizaciones:La opción de adaptador de barra a placa permite al JGX-1598D-557B reemplazar monturas elastoméricas envejecidas en equipos en servicio sin perforar nuevos agujeros en los cimientos o modificar las bases del equipo.Los equipos de mantenimiento pueden mejorar el rendimiento del aislamiento durante las interrupciones programadas sin modificaciones estructurales.
• Consistencia del suministro mundial:Como un producto totalmente metálico fabricado con especificaciones metalúrgicas y dimensionales controladas,el JGX-1598D-557B ofrece el mismo rendimiento independientemente del lote de producción o destino de envíoNo hay variaciones de curado de lote a lote como ocurre con los productos de caucho moldeado.

Datos técnicos completos

Cuando el enfoque de plataforma JGX-1598D-557B ofrece el máximo valor

• Sistemas de transmisión marítima:Una única configuración JGX-1598D-557B aísla los motores de propulsión principales, las cajas de cambios de reducción y los rodamientos del eje en toda una clase de buque.Los adaptadores de barra a placa permiten el reemplazo de los soportes heredados durante los períodos de dique seco sin modificaciones del casco.
• Generación de energía distribuida:Los conjuntos de generadores de gas natural y diesel de 50 kVA a 500 kVA comparten la misma plataforma aislante.La opción de ranura de 45 grados optimiza el aislamiento para los motores de bloque V donde la excitación primaria está en un ángulo de 45 grados con el plano de deslizamiento.
• Celdas de automatización de fábrica:Los pedestales de robots, las bases de pórtico de pick-and-place y los montantes del sistema de visión se benefician de las especificaciones de rendimiento del aislador idénticas.Los equipos de mantenimiento almacenan un número de pieza y aplican valores de par de instalación consistentes en todas las máquinas de la instalación.
• Locomotora y material rodante:Las fuentes de alimentación auxiliares montadas debajo del bastidor, los paquetes de compresores HVAC y los gabinetes de electrónica de tracción soportan años de carga de choque inducida por la vía.La configuración de barra a barra con barras de sujeción atornilladas mantiene la precarga a pesar de las vibraciones continuas.
• Electrónica de energía eólica y solar:Los gabinetes de inversores y las cámaras de transformadores de las instalaciones de góndola y de montaje en tierra sufren ciclos diarios de temperatura superiores a 60 °C.El JGX-1598D-557B totalmente metálico mantiene una rigidez constante desde el mediodía del desierto hasta la medianoche sin la deriva térmica que afecta a las alternativas elastoméricas.

Póngase en contacto con nuestro equipo de aplicaciones ahoraEspecificaremos la configuración óptima de JGX-1598D-557B,proporcionar datos validados de desviación de carga para su punto de operación específico, y entregar una cotización en un día hábil.
