JGX-2228D-960B aislador de vibración de cuerda de alambre de alta deformación de absorción de choques optimizado TCO soporte de ingeniería personalizado

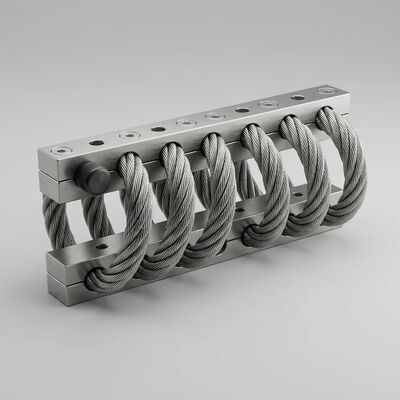

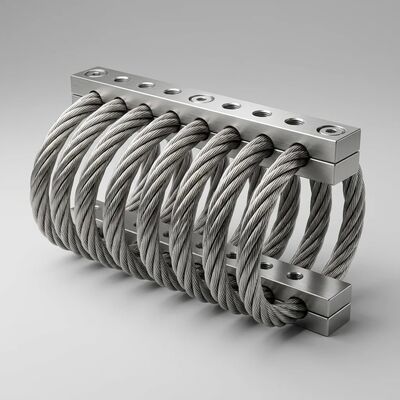

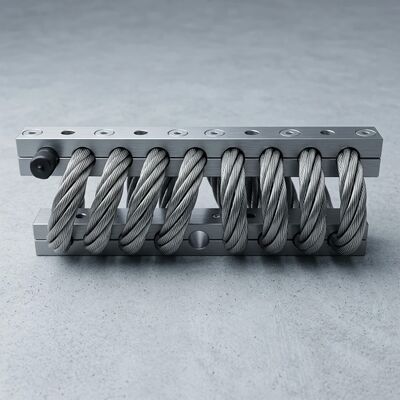

Aislador de vibraciones de cable de acero inoxidable JGX-2228D-960B: alto rendimiento de deflexión con economía de ciclo de vida optimizada

ElJGX-2228D-960Bes un aislador de vibraciones de cable de acero inoxidable de alta resistencia diseñado para ofrecercapacidad de deflexión excepcionalpara una disipación superior de la energía de impacto, al mismo tiempo que ofrececoste total de propiedad optimizadoa través de su diseño totalmente metálico libre de mantenimiento. Ideal para instalaciones de motores marinos, sistemas de compresores industriales, grupos electrógenos y equipos de precisión que requieren protección confiable y a largo plazo contra vibraciones en condiciones operativas adversas.

Cómo funcionan los aisladores de cable metálico

Este aislador emplea múltiples bucles de cable trenzado de acero inoxidable asegurado entre barras de sujeción de aleación de aluminio. Cuando se someten a vibraciones o cargas de choque, los torones del cable sufren fricción entre ellos y deformación elástica, convirtiendo la energía mecánica en calor insignificante. Este mecanismo proporciona una amortiguación eficaz sin el uso de fluidos hidráulicos, elastómeros u otros materiales degradables. El resultado es un sistema de aislamiento completamente pasivo, libre de mantenimiento y con una vida útil prácticamente ilimitada.

Alta desviación para absorción de impactos

El JGX-2228D-960B está diseñado específicamente para aplicaciones donde el desplazamiento de gran amplitud y la absorción de impactos de alta energía son requisitos principales de rendimiento. Su geometría de cable de múltiples bucles ofrececaracterísticas de rigidez progresiva– proporciona una flexibilidad inicial suave para un aislamiento de vibraciones de pequeña amplitud mientras se endurece progresivamente para soportar cargas de impacto de alta energía sin tocar fondo. Este diseño sobresale en los siguientes escenarios:

• Salas de máquinas marinas:Aísla los grupos electrógenos diésel y los motores de propulsión de la estructura del casco, evitando la transmisión de ruido transmitido por la estructura mientras absorbe las cargas de impacto del impacto de las olas.
• Estaciones Compresoras Industriales:Maneja grandes fuerzas de masa recíprocas y vibraciones inducidas por pulsaciones de presión, protegiendo las tuberías conectadas y los soportes estructurales contra el agrietamiento por fatiga.
• Protección sísmica:Proporciona disipación de energía multidireccional durante eventos sísmicos, protegiendo los sistemas electrónicos, interruptores y sistemas de control montados en bastidor contra daños inducidos por terremotos.
• Transporte y Logística:Protege la carga y los equipos sensibles durante el tránsito, absorbiendo caídas durante la manipulación, impactos en la carretera y choques con los rieles.

Costo total de propiedad (TCO) optimizado

Al evaluar las soluciones de aislamiento de vibraciones, el precio de compra es solo una fracción del costo real del ciclo de vida. El JGX-2228D-960B ofrece ventajas convincentes de TCO en comparación con los soportes elastoméricos convencionales:

Soporte de ingeniería totalmente personalizable

El equipo de ingeniería de aplicaciones de Xi'an Hoan brinda soporte integral de diseño para garantizar que el JGX-2228D-960B se integre perfectamente con su equipo:

• Análisis de carga-deflexión:Nuestros ingenieros calculan la configuración óptima del cable metálico en función de la masa, el centro de gravedad y el espectro de vibración de su equipo, asegurando que el aislador funcione dentro de su rango de deflexión ideal.
• Modelos CAD 3D:Se proporcionan dibujos dimensionales detallados y archivos CAD para su integración en el diseño de su equipo.
• Interfaces de montaje personalizadas:Geometrías de barra de montaje, patrones de orificios y especificaciones de rosca personalizados para coincidir con los puntos de montaje de equipos existentes sin placas adaptadoras
• Certificación de materiales:Trazabilidad completa del material y certificación de pruebas disponibles para proyectos que requieren cumplimiento documentado
• Muestras de preproducción:Se pueden suministrar prototipos de aisladores para verificación de ajuste y validación de rendimiento antes de la producción en serie.
• Guía de instalación:Manuales de instalación detallados y soporte técnico in situ disponibles para la puesta en marcha de proyectos críticos

Especificaciones técnicas

Aplicaciones industriales

Acerca de Xi'an Hoan Microwave Co. Ltd.

Fundada en 2005, Xi'an Hoan es un fabricante especializado de soluciones de absorción de energía y aislamiento de vibraciones. Con más de 500 empleados, incluido un equipo dedicado de más de 100 ingenieros y especialistas técnicos, atendemos a clientes en más de 25 países en todo el mundo. Nuestras instalaciones de fabricación con certificación ISO 9001:2015 producen una amplia gama de productos: aisladores de cables, soportes de vibración, amortiguadores de fricción, amortiguadores y filtros LC. Nuestras soluciones se implementan en diversos sectores, incluida la ingeniería marina, maquinaria industrial, generación de energía, transporte ferroviario, construcción e instrumentación de precisión.

Solicite una consulta técnica hoy.Nuestros ingenieros de aplicaciones trabajarán con su equipo de diseño para especificar la configuración óptima del JGX-2228D-960B para sus condiciones operativas y requisitos de rendimiento únicos.
