JGX-0160D-3.2A aislador de vibración de cuerda de alambre de frecuencia natural optimizada cero desgasificación para uso en el vacío de la sala limpia

Aislador de vibraciones de cable metálico JGX-0160D-3.2A: coincidencia de frecuencia de precisión para entornos sensibles a la contaminación

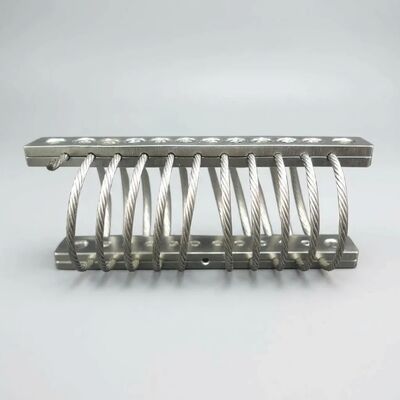

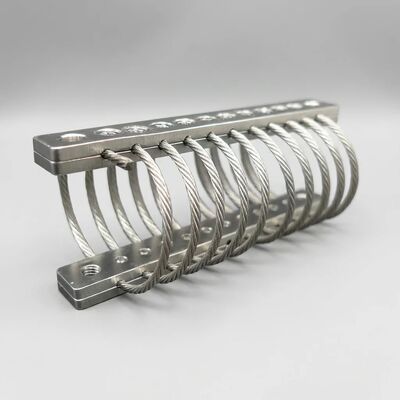

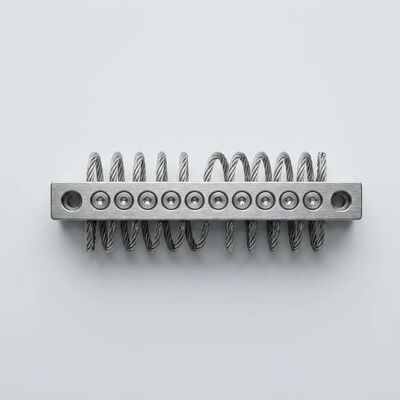

ElJGX-0160D-3.2Aaborda un desafío crítico en la fabricación e investigación de precisión: cómo proporcionar un aislamiento eficaz de las vibraciones sin introducir contaminación orgánica. Este aislador de cable compacto de 10 bucles, construido con cable de acero inoxidable 304 de 1,6 mm y barras de sujeción de aleación de aluminio 6061-T6, soporta una carga estática nominal de 3,2 kg en un paquete de 0,25 kg. Su construcción completamente metálica elimina la desgasificación, el desprendimiento de partículas y la lixiviación química inherentes a los soportes elastoméricos, lo que la convierte en la solución de aislamiento preferida para aplicaciones de salas blancas, cámaras de vacío, semiconductores y ópticas. Fabricado por Xi'an Hoan Microwave Co. Ltd. bajo gestión de calidad ISO 9001:2015.

La ciencia de la optimización de la frecuencia natural

El aislamiento eficaz de las vibraciones depende de una relación fundamental: la frecuencia natural del aislador debe colocarse por debajo de las frecuencias de excitación dominantes del entorno operativo por un margen suficiente para lograr la reducción de transmisibilidad deseada. Para el JGX-0160D-3.2A, Xi'an Hoan proporciona un análisis detallado en el dominio de la frecuencia como parte del proceso de ingeniería de la aplicación:

• Análisis de deflexión estática:Bajo la masa soportada, la deflexión estática del aislador determina su frecuencia natural vertical. Para la variante de 3,2 A que soporta cerca de su carga nominal, las frecuencias naturales típicas oscilan entre 15 y 25 Hz, lo que proporciona efectividad de aislamiento (transmisibilidad < 1) para frecuencias de excitación superiores a aproximadamente 21 a 35 Hz.
• Predicción de la curva de transmisibilidad:Los ingenieros calculan la curva completa de transmisibilidad de fuerza versus frecuencia para los ejes de compresión, corte y balanceo, lo que permite verificar que se cumplen los objetivos de aislamiento en todo el rango de velocidad de operación del equipo.
• Verificación de separación modal:El análisis del sistema confirma una separación de frecuencia adecuada entre la región de resonancia del aislador y los modos estructurales del equipo soportado y las frecuencias resonantes de la base de montaje, eliminando riesgos de amplificación coincidentes.
• Modelado de distribución de carga:Para instalaciones de aisladores múltiples, la carga del aislador individual se calcula teniendo en cuenta el desplazamiento del centro de gravedad del equipo, lo que garantiza que cada JGX-0160D-3.2A funcione dentro de su rango de carga de diseño para un comportamiento de frecuencia natural predecible.
• Contribución de amortiguación:La relación de amortiguación de Coulomb >15% limita la amplificación de resonancia a aproximadamente 3–4* en la frecuencia natural, en comparación con 10–20* para aisladores de resorte ligeramente amortiguados, lo que brinda una protección sólida incluso durante los transitorios de arranque y apagado que pasan a través de la región resonante.

Desgasificación cero: por qué es importante la construcción totalmente metálica

En las aplicaciones de sistemas de vacío y fabricación de salas blancas, cada material introducido en el medio ambiente se convierte en una fuente potencial de contaminación. Los soportes vibratorios convencionales representan un riesgo importante debido a la composición de sus materiales:

• Mecanismos de desgasificación de elastómeros:Los aisladores de caucho y poliuretano liberan continuamente compuestos orgánicos volátiles (COV), incluidos monómeros, plastificantes, antioxidantes y agentes de curado que no han reaccionado. En los sistemas de vacío, estos volátiles elevan la presión base, contaminan las superficies sensibles y pueden envenenar los catalizadores o alterar la química de deposición.
• Deposición de película molecular:Los compuestos desgasificados se condensan en superficies ópticas, formando películas moleculares que degradan la transmisión, aumentan la dispersión y cambian la calibración en sistemas láser, sensores de imágenes e instrumentos espectroscópicos.
• Generación de partículas:Los elastómeros se desgastan durante el ciclo de flexión, liberando partículas micrométricas y submicrónicas que violan las especificaciones de recuento de partículas de sala limpia y pueden causar defectos en el procesamiento de obleas semiconductoras.

El JGX-0160D-3.2A elimina estos modos de falla mediante la selección de materiales:

• Cable de acero inoxidable 304:Construcción de 7*19 hebras, inherentemente libre de contenido orgánico, sin desgasificación al vacío, compatible con todos los métodos de esterilización comunes, incluido el autoclave (vapor saturado a 121 °C/134 °C), irradiación gamma, óxido de etileno y plasma de peróxido de hidrógeno.
• Barras de sujeción de aleación de aluminio 6061-T6:Aluminio forjado con una capa de óxido superficial estable, no requiere recubrimientos ni tratamientos orgánicos, las opciones de anodizado (blanco o duro) utilizan procesos electrolíticos inorgánicos que no producen residuos orgánicos.
• Sin adhesivos ni lubricantes:El cable metálico se sujeta mecánicamente entre las barras; no se utilizan agentes adhesivos, compuestos bloqueadores de roscas ni lubricantes de montaje en ninguna etapa de la fabricación.

Verificación de compatibilidad con salas blancas y aspiradoras

Soporte de integración de ingeniería perfecta

Xi'an Hoan proporciona servicios de integración de diseño de extremo a extremo para garantizar que el JGX-0160D-3.2A funcione de manera óptima en su aplicación específica:

• Revisión preliminar del diseño:Nuestros ingenieros revisan las especificaciones de su equipo, los datos de caracterización del entorno de vibración y los objetivos de rendimiento de aislamiento para recomendar la configuración y cantidad óptimas de aisladores.
• Acceso al modelo CAD:Modelos 3D detallados proporcionados en STEP, IGES y los principales formatos CAD nativos (SolidWorks, Inventor, CATIA, Creo) con geometría precisa para verificación de interferencias y documentación de ensamblaje.
• Biblioteca de configuración de montaje:Modelos disponibles para orientaciones de montaje en base, montaje lateral y compresión de 45 grados; Se pueden desarrollar geometrías de barra personalizadas para interfaces de montaje no estándar.
• Documentación de rendimiento:Cada aplicación recibe un informe técnico que incluye curvas de transmisibilidad previstas, análisis de frecuencia natural, verificación de carga estática y valores de torque de instalación recomendados.
• Soporte de prototipos y pruebas:Unidades prototipo configuradas disponibles para verificación de ajuste y validación de rendimiento in situ antes del compromiso de producción en serie.

Especificaciones técnicas

Características principales

• Construcción 100% metálica:Cero materiales orgánicos, cero desgasificación y cero generación de partículas.
• Sin fluencia ni envejecimiento:Propiedades mecánicas estables durante toda la vida útil del equipo.
• Amortiguación independiente de la frecuencia:>15 % de amortiguación mantenida desde el rango de subhercios a kilohercios
• Aislamiento de todos los ejes:Efectivo en compresión, cizallamiento y laminación simultáneamente desde una sola unidad compacta
• Inmunidad ambiental:No se ve afectado por productos químicos, agua de mar, ozono, rayos UV, humedad, niebla salina.
• Esterilizable:Compatible con esterilización por plasma en autoclave, gamma, EtO y H₂O₂
• Compatible con UHV:Adecuado para entornos de vacío ultraalto sin riesgo virtual de fuga o contaminación
• Sin mantenimiento:No se requiere inspección, lubricación, ajuste ni reemplazo programado

Ejemplos de aplicación por sector

Acerca de Xi'an Hoan Microwave Co. Ltd.

Fundada en 2005 en Xi'an, China, Xi'an Hoan se ha convertido en un fabricante líder de productos de aislamiento de vibraciones con más de 500 empleados y un departamento de ingeniería de más de 100 personas. La instalación con certificación ISO 9001:2015 produce aisladores de cables metálicos, soportes de vibración, amortiguadores de fricción, amortiguadores y filtros LC para industrias que incluyen fabricación de semiconductores, óptica de precisión, automatización industrial, ingeniería marina, generación de energía y sistemas de transporte. Con clientes en más de 25 países, Xi'an Hoan combina la escala de fabricación con soporte de ingeniería para aplicaciones específicas para ofrecer soluciones de aislamiento personalizadas.

Póngase en contacto con nuestro equipo de aplicaciones hoypara analizar sus requisitos de aislamiento de instrumentación de precisión, vacío o sala limpia, o para solicitar modelos CAD en 3D y un análisis de frecuencia natural para el JGX-0160D-3.2A en su aplicación específica.
