JGX-0320D-17A Aislador de vibración de cuerda de alambre Seguro de choque secundario redundante Inspectabilidad visual instantánea

Aislador de vibraciones de cable metálico JGX-0320D-17A: protección contra golpes que se puede reparar en campo con redundancia incorporada

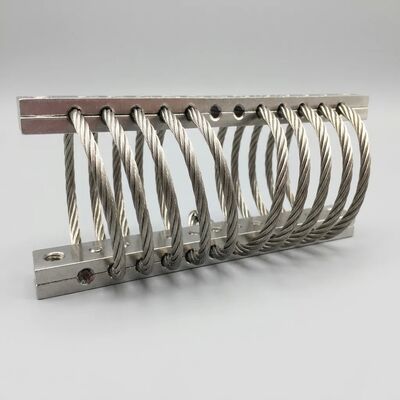

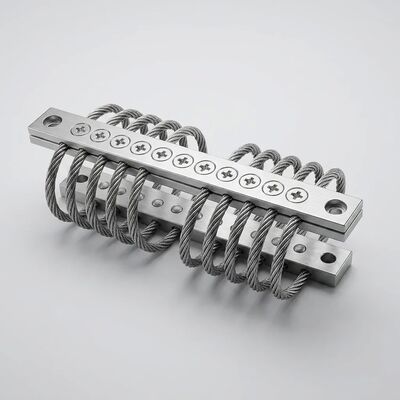

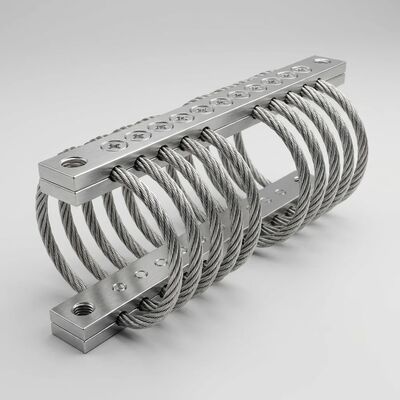

ElJGX-0320D-17Aaborda una brecha crítica en el diseño de aislamiento de vibraciones: ¿qué sucede cuando el elemento de amortiguación primario se degrada en servicio? A diferencia de los soportes elastoméricos sellados que fallan sin previo aviso y los aisladores de resorte de trayectoria única que ofrecen protección de respaldo cero, este aislador de cable de alambre de 6 bucles incorporaabsorción de impactos secundaria redundantedirectamente en su arquitectura de bobina. fabricado a partir deCable de acero inoxidable 304 de 3,2 mmcon acabado electropulido, soporta0,5 a 15 kilosen un rango de temperatura de funcionamiento de-40°C a +150°C, lo que lo hace adecuado para instalaciones que van desde equipos logísticos de almacenamiento en frío hasta periféricos de compartimentos de motores de alta temperatura.

Seguro de choque secundario redundante

El principio de redundancia es sencillo: con 6 bucles de cable independientes trabajando en paralelo, la falla o fatiga de cualquier bucle no colapsa la capacidad protectora del aislador. Los 5 bucles restantes continúan disipando energía cinética a través deamortiguación por fricción entre hilos— el mecanismo fundamental que da a los aisladores de cable su característico comportamiento de amortiguación histerética. Esto significa:

• Degradación elegante: el rendimiento de la amortiguación disminuye gradualmente en lugar de catastróficamente, lo que brinda a los equipos de mantenimiento una ventana de servicio predecible
• No hay un solo punto de falla: cada bucle funciona como un elemento de disipación de energía independiente, por lo que un defecto localizado no puede propagarse por todo el sistema de amortiguación
• A prueba de fallos inherente: incluso en el peor de los casos, el daño parcial, el núcleo del cable de acero conserva la conectividad estructural, evitando que el equipo completo se desacople de su base de montaje.

Esta arquitectura es particularmente valiosa parainstalaciones desatendidas o remotas— equipos de estaciones base celulares, sistemas de monitoreo en alta mar, hardware de señalización en tierra — donde los intervalos de inspección de rutina pueden abarcar meses y el acceso físico está restringido.

Inspectabilidad visual instantánea para auditorías rápidas

El JGX-0320D-17A está diseñado parainspección visual y sin herramientas. La geometría del cable expuesto significa que un técnico puede evaluar el estado del aislador en menos de 30 segundos verificando tres indicadores simples:

1. Simetría de la bobina— cualquier deformación permanente, espaciamiento desigual entre bucles o torsión del hilo de alambre es inmediatamente visible contra el perfil helicoidal esperado
2. Condición de la superficie— el acabado de acero inoxidable 304 electropulido revela picaduras por corrosión, desgaste por fricción o rotura de hebras de un vistazo, sin tintes penetrantes ni aumentos.
3. Integridad de la abrazadera— Las marcas testigo de torsión de la barra de montaje y la consistencia del espacio entre las barras de sujeción se pueden verificar visualmente sin aflojar ningún sujetador.

Compare esto con los soportes de goma convencionales, que requieren desmontaje para inspeccionar si hay delaminación interna, o amortiguadores llenos de líquido que necesitan pruebas de presión para confirmar la integridad del sello. El JGX-0320D-17A elimina las conjeturas y reduce drásticamente el trabajo de inspección: un solo técnico puede auditar un bastidor de equipos completo en minutos en lugar de horas.

Fiabilidad de larga duración gracias a la ciencia de los materiales

La construcción de acero inoxidable 304 del núcleo de amortiguación proporciona inherenteresistencia a la corrosiónsin depender de recubrimientos superficiales que puedan astillarse o desgastarse. Elacabado electropulidopasiva aún más la superficie, eliminando las microrebabas y la contaminación de hierro de la superficie introducida durante el trefilado. Combinado con elrango de frecuencia natural de 8 a 15 Hzy unrelación de amortiguación ≥15%, el aislador mantiene su firma dinámica durante una vida útil prolongada. Las métricas clave de confiabilidad incluyen:

• Clasificación de fatiga paramás de 10⁶ ciclos de cargacon desplazamiento nominal completo
• Deriva del coeficiente de amortiguación demenos del 5%vida de fatiga sobrevalorada
• Sin intervalo de reemplazo programadoen condiciones normales de funcionamiento: reemplace según las condiciones, no según el calendario
• Vida de almacenamiento superior10 añosen ambientes interiores controlados sin degradación del rendimiento

Diseñado para estos entornos

• Gabinetes de estaciones base de telecomunicaciones y unidades de radio remotas
• Sistemas de monitoreo y adquisición de datos de plataformas marinas.
• Cajas de señalización ferroviaria, contador de ejes y detectores de cajas calientes.
• Paneles de monitoreo de vibraciones de turbinas de generación de energía.
• Casos de transporte e implementación de equipos de imágenes médicas.
• Monitoreo de logística de cadena de frío y soportes para compresores de refrigeración.

Compromiso de calidad de WNRLN

Cada JGX-0320D-17A se fabrica bajoNorma ISO 9001:2015Controles del sistema de calidad con certificación completa del material rastreable hasta los números de calor del molino. Las pruebas por lotes incluyen medición de rigidez dinámica, verificación de la relación de amortiguación e inspección visual/dimensional según los estándares de aceptación internos. Mantenemos stock para envío inmediato de cantidades de evaluación y oferta.Números de bucles y diámetros de alambre personalizados.para requisitos específicos de OEM.Contacta con nuestro equipo de aplicacionespara discutir su proyecto; normalmente respondemos con una propuesta técnica dentro de un día hábil.
