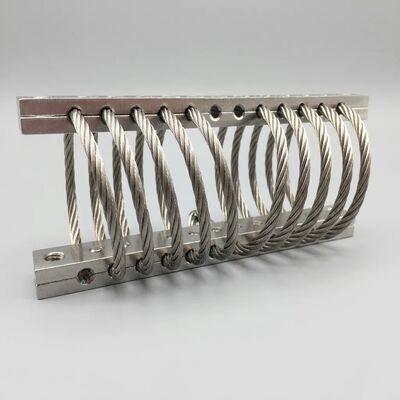

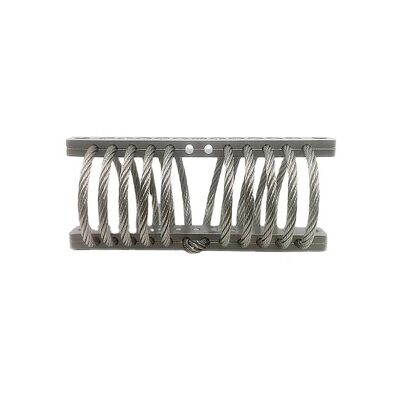

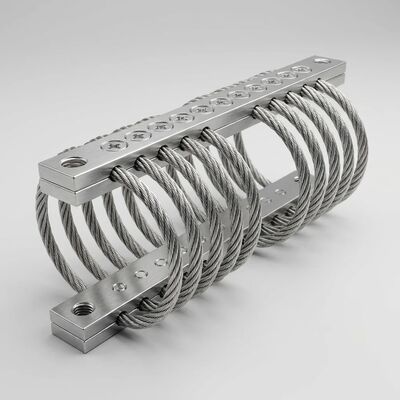

ElSe aplicará el procedimiento siguiente:es un aislador de vibración de cuerda de alambre de carga útil mediana a pesada construido sobre un4Núcleo de cable de acero inoxidable 304 de 0,0 mm de diámetrocon una capacidad de producción superior a 20 kW,hasta 26 kg de carga estática por montajeCada sección transversal del bucle contiene 133 alambres individuales en una configuración de 7*19 hebras, sujetadas entre barras de aleación de aluminio mecanizadas por CNC.100% protocolo de preestrés de fábrica: cada unidad pasa por más de 100 inversiones de carga al 150% de la capacidad nominal antes de la inspección final, colocando permanentemente la estructura del cable de varios cables en su geometría de funcionamiento estable.Esto elimina el período de estabilización en el lugar común a los soportes de cuerda de alambre no calibrados y garantiza que dos unidades extraídas de lotes de producción separados entreguenrespuesta dinámica idénticaAdemás, the all-metal construction preserves chassis-to-base electrical continuity—a critical consideration for electronic equipment enclosures that must maintain a unified ground reference across vibration-isolated interfaces.

Fabricación pre-estresada y consistencia uniforme del lote

Los aisladores de alambre dependen de la fricción de Coulomb para disipar la energía. individual wires within each 7*19 strand have not yet found their equilibrium seating positions—micro-gaps and uneven contact pressure distributions cause the first several hundred operational cycles to exhibitrigidez a la deriva y amortiguación variableEl JGX-0400D-26A resuelve esto en la fuente:

• Protocolo de precarga de fábrica:Cada aislante estará montado en un dispositivo de ensayo servohidráulico y sometido a un mínimo de 100 ciclos de desplazamiento sinusoidal a ± 60% de la desviación máxima nominal.que corresponde aproximadamente al 150% de la carga nominalEsta sobrecarga controlada obliga a cada hebra de alambre a su estado de contacto tribológico estable, el mismo estado al que eventualmente alcanzaría después de semanas de operación en el campo.pero obtenido en minutos bajo control de laboratorio
• Puerta dimensional después del ciclo:Después de la pretensión, cada unidad pasa por una inspección de medición de coordenadas donde se verifican la altura libre, la simetría del bucle y la planitud de la barra de montaje en relación con los valores de referencia maestros.La ventana de aceptación es ±0.3 mm en todas las dimensiones críticas. Las unidades fuera de la tolerancia son recicladas o desechadas.
• Validación estadística de lotes:A partir de cada lote de producción de 100 unidades, una muestra aleatoria de 5 aislantes se somete a una caracterización dinámica completa en una mesa de agitación controlada.relación de amortiguación (mínimo 15%)El coeficiente de variación entre las muestras se mantiene por debajo del 3%,que permite a los diseñadores de equipos especificar un solo número de pieza con la confianza de que el rendimiento en el campo será uniforme
• Trazabilidad individual:Cada aislador recibe un código de lote grabado con láser que se vincula a sus datos específicos del ciclo de preestrés y al registro de inspección dimensional.esta trazabilidad completa soporta los requisitos de auditoría y los protocolos de análisis de fallas

Integración de la conexión a tierra eléctrica inherente y el blindaje EMI/RFI

Los envases de los equipos electrónicos presentan un conflicto persistente: el aislamiento de las vibraciones requiere un desacoplamiento mecánico entre el chasis del equipo y la estructura de montaje.pero la compatibilidad electromagnética requiere unaLos aislantes elastoméricos crean un circuito abierto que debe ser conectado con correas de conexión a tierra dedicadas.y modos de fallas potencialesEl JGX-0400D-26A resuelve esto a través de su arquitectura totalmente metálica:

• Pista mecánica conductiva:La cuerda de alambre 304 de acero inoxidable mantiene un contacto directo de metal a metal con las barras de sujeción de aluminio tanto en las interfaces de montaje superiores como inferiores.Mientras que la resistividad en masa del acero inoxidable (aproximadamente.2*10−7 Ω·m) limita la capacidad de este camino como conductor principal de corriente de falla,proporciona una continuidad más que adecuada para evitar las condiciones de suelo flotante que acoplan capacitivamente el ruido de conmutación a los extremos frontales analógicos sensibles y las etapas de entrada del ADC.
• Superficie de aterrizaje de las juntas de EMI:La superficie plana y mecanizada de cada barra de sujeción proporciona un plano de montaje ideal para juntas EMI conductoras, malla de alambre tejida, piezas de dedos o perfiles de elastómeros conductores.La junta se comprime entre la barra aislante y la pared del recinto, manteniendo la continuidad de la jaula de Faraday que de otro modo se rompería por la brecha física a través de la interfaz de aislamiento.
• Compatibilidad galvánica:El par de materiales de acero inoxidable a aluminio, combinado con el acabado de la superficie electrolibrada que elimina el hierro libre de las superficies del alambre,Resiste la corrosión galvánica en todas las condiciones atmosféricas industriales y marinas normalesPara aplicaciones que requieren aislamiento eléctrico completo en lugar de continuidad,Las barras de sujeción se pueden especificar con anodizado duro  contacte a nuestro equipo de aplicaciones para discutir su estrategia de conexión a tierra específica

Conductividad térmica y cero envejecimiento por calor

La temperatura es el acelerador dominante de la degradación de los polímeros. La relación de Arrhenius dicta que cada aumento de 10 ° C duplica aproximadamente la tasa de envejecimiento termo-oxidativo en los elastómeros.En términos prácticos, un soporte de caucho con una duración de 5 años a 25°C puede fallar en menos de 6 meses a una temperatura de 85°C a la que se puede llegar fácilmente dentro de las cámaras de máquinas industriales, los armarios expuestos al sol,y compartimientos adyacentes al motorEl JGX-0400D-26A es estructuralmente incapaz de este modo de fallo:

• Pista térmica metálica:El acero inoxidable 304 presenta una conductividad térmica de aproximadamente 16 W/m·K. Aunque es modesto en comparación con el aluminio (205 W/m·K) o el cobre (401 W/m·K), el acero inoxidable 304 tiene una conductividad térmica de aproximadamente 16 W/m·K.Esto sigue siendo dos órdenes de magnitud más alto que el 0El núcleo de la cuerda de alambre funciona como un puente térmico distribuido.conducción del calor desde la brida de montaje del equipo a la estructura de la base en lugar de atraparlo en la interfaz
• Estabilidad de alcance completo:La envolvente de funcionamiento nominal del aislante se extiende de -40 °C a +200 °C de forma continua sin descalificación.la variación de rigidez dinámica es inferior al 8% ◄ atribuible enteramente a la dependencia de temperatura menor del módulo elástico del acero inoxidableEn comparación, un compuesto típico de caucho natural se endurece en un 300-500% cuando se enfría de 25°C a -30°C.
• No hay vías de degradación de polímeros:No hay dobles enlaces carbono-carbono para oxidar, no hay moléculas de plastificantes para migrar, no hay puentes de azufre de enlace cruzado para reorganizarse bajo estrés térmico.La capa pasiva de óxido de cromo en la superficie de acero inoxidable es termodinámicamente estable y autolimitante a un grosor de 2 ∼5 nmDespués de una década de funcionamiento continuo a 150 °C, las propiedades mecánicas del aislante son indistinguibles de su estado de fabricación.

JGX-0400D-26A Datos técnicos

Entornos de aplicación

• Unidades de radio remotas de estaciones base de telecomunicaciones y distribución de energía
• Cabinas para inversores de energía renovable y cámaras de almacenamiento de baterías
• Paneles de transmisión de frecuencia variable industriales y centros de control de motores
• Casas de equipos de señalización ferroviaria y pantallas de información de las plataformas
• Consolas electrónicas para puentes marinos y bastidores para procesadores de navegación
• Instrumentos analíticos de laboratorio y sistemas de medición de precisión

Apoyo de ingeniería de WNRLN

WNRLN fabrica el JGX-0400D-26A bajoLas normas ISO 9001 incluyen:2015Nuestro equipo de ingeniería de aplicaciones ofrece una revisión gratuita de la configuración de montaje.Coordenadas del centro de gravedad, puntos de montaje disponibles y perfil del entorno de vibración, y devolveremos una selección de aislante recomendada con curvas de transmisibilidad previstas dentro de dos días hábiles.Póngase en contacto con nosotros hoypara discutir los requisitos de su proyecto o solicitar muestras de evaluación.
