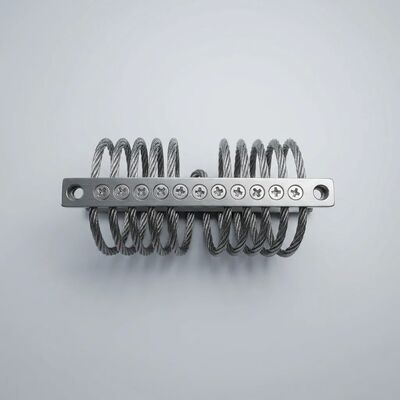

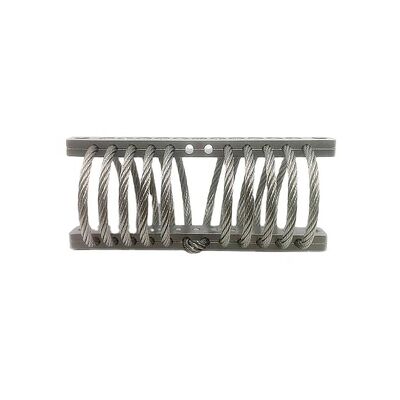

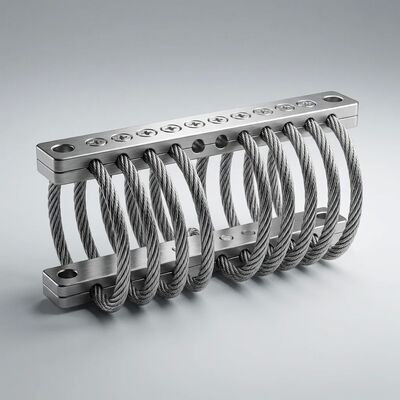

JGX-0400D-26A aislador de vibración de cuerda de alambre vida útil infinita piezas de repuesto estratégicas diseño de ingeniería de precisión

JGX-0400D-26A aislador de vibración de cuerda de alambre con piezas de repuesto con calidad visual de ingeniería de precisión

ElSe aplicará el procedimiento siguiente:resuelve dos problemas con los que se enfrentan diariamente los gestores del ciclo de vida de los equipos: el coste oculto del reemplazo de piezas de repuesto basado en el calendario,y la brecha de percepción entre el rendimiento funcional y la calidad de construcción visibleConstruido con4.0mm Acero inoxidable 304 cuerda de alambre(7*19 hebras, 133 hilos individuales por sección transversal de bucle) en una geometría de 8 bucles de forma CNC y26 kg de carga estática, este aislador no tiene mecanismo de degradación química, se almacena indefinidamente en una estantería de almacén con cero cambio en las propiedades dinámicas.geometría del bucle simétrico, y las barras de sujeción limpiamente mecanizadas comunican una ingeniería de precisión a un nivel visual que influye en la confianza del cliente durante la inspección del equipo y las pruebas de aceptación de fábrica.

Vida útil infinita: la química y la economía de los repuestos estratégicos

Los soportes de vibración convencionales crean un impuesto logístico oculto: la sustitución por calendario de los repuestos que envejecieron en el estante antes de ser instalados.Comprender por qué el JGX-0400D-26A elimina este costo requiere examinar los distintos mecanismos de degradación que afectan a cada tipo de aislador en el almacenamiento:

• Las piezas de caucho natural (NR):El ozono atmosférico ataca estos enlaces incluso sin estrés mecánico.causante de grietas en la superficie (grietas en la capa de ozono) visibles en los 2 o 4 años de almacenamiento en interioresSimultáneamente, el oxígeno se difunde en el material a granel, enlazando progresivamente las cadenas y aumentando la rigidez.Los anti-ozonantes y antioxidantes retrasan pero no evitan estas reacciones; se consumen estoiquiométricamente y eventualmente se agotan
• Las demás partes del material:El silicio es superior al NR en resistencia al ozono y a los rayos UV, sin embargo, sufre un enlace cruzado gradual a temperatura ambiente.Cambiar la temperatura de transición del vidrio y alterar la rigidez dinámicaAunque la degradación es más lenta que la NR, la estabilidad de 10 años no está garantizada sin almacenamiento controlado por el clima y recertificación dinámica periódica.
• Los amortiguadores llenos de líquido:Los sellos elastoméricos son el eslabón débil.Una vez que el sello se relaja por debajo de su umbral mínimo de compresiónEl fluido amortiguador de silicona puede pasar, el aire puede ser ingerido y la curva de fuerza-velocidad del amortiguador cambia.
• JGX-0400D-26A (totalmente metálico):La construcción de acero inoxidable y aluminio tiene cero contenido orgánico, sin cadenas de polímeros para oxidar, sin plastificantes para evaporar, sin sellos para tomar el juego de compresión.La capa pasiva de óxido de cromo en las superficies de alambre electrolibrado es termodinámicamente estable a temperatura ambienteEl único requisito de almacenamiento es que las condiciones sean interiores (-10°C a +50°C, humedad relativa inferior al 85%) para evitar la acumulación de polvo y la condensación en las superficies de las barras de sujeción. Dynamic test data from isolators stored for 10+ years shows stiffness and damping values within 2% of original acceptance test measurements—within the measurement uncertainty of the test equipment itself

Las implicaciones económicas son significativas: una instalación que mantiene 50 aisladores de vibración de repuesto para equipos giratorios críticos, reemplazándolos cada 5 años en base al calendario a $45 por unidad,Gasta 450 dólares por ciclo de reemplazo más trabajoEn un ciclo de vida de 20 años de los equipos, es decir, cuatro ciclos de reemplazo y 1.800 dólares solo por piezas,sin contar el tiempo de ingeniería dedicado a la revalidación de piezas de repuesto de lotes de producción potencialmente diferentesCon el JGX-0400D-26A, la compra inicial de repuestos es la única compra.

Estética mecánica de ingeniería de precisión

En los mercados de equipos de capital B2B, la calidad visual funciona como una heurística para la competencia general de ingeniería.El sistema de generación de energía antes de firmar los documentos de aceptación notará bordes ásperosEl JGX-0400D-26A está diseñado para ser visto:

• El cable de alambre electrolibrado:El proceso de electropolishing químico disuelve selectivamente las asperezas superficiales a nivel microscópico, eliminando el residuo de lubricante de extracción, las partículas de hierro superficiales,y micro-borros introducidos durante las operaciones de trazado y enroscamiento del alambreLa superficie resultante es brillante, uniforme y microscópicamente lisa, eliminando la apariencia gris opaca del cable inoxidable sin tratar.este tratamiento de pasivación mejora la resistencia a la corrosión de las fosas al reducir los sitios de inclusión superficial donde se inicia el ataque de cloruro. Visualmente, crea un diferencial de calidad inmediatamente aparente en comparación con los productos de cuerda de alambre de grado básico.
• Reproducibilidad de las bobinas controladas por CNC:Cada uno de los 8 bucles de cuerda de alambre se forma en una estación de devanado CNC dedicada donde se controla digitalmente el diámetro del mandril, la tensión de alimentación, el espaciamiento del bucle y el posicionamiento de la abrazadera.La geometría resultante es visualmente simétrica con espacios inter-bucle consistentes y radio de curvatura uniforme sin irregularidades hechas a mano, sin espaciamiento desigual, sin bucles terminales distorsionados.Esta precisión geométrica es a la vez una necesidad funcional (geometría de bucle uniforme asegura distribución uniforme de la carga y respuesta dinámica predecible) y un diferenciador visible
• Las barras de sujeción mecanizadas:Las barras de sujeción de aluminio son mecanizadas por CNC a partir de una pila en lugar de fundirlas o estamparlas, produciendo roturas de borde consistentes, superficies de montaje planas y agujeros de posición precisa.Las marcas de modelos y lotes grabadas con láser proporcionan una trazabilidad permanente sin los problemas de descascaramiento y desvanecimiento de las etiquetas adhesivasEl conjunto general se presenta como un componente del sistema diseñado específicamente, no como un elemento genérico del catálogo.
• Apariencia de la instalación:Cuando está montado, la simetría visible del aislante –espacios iguales, barras paralelas, hardware centrado – comunica que el diseñador del equipo consideró cada detalle, hasta la interfaz de aislamiento de vibraciones.Para OEM cuyos clientes realicen pruebas de aceptación en fábrica o inspecciones de instalación en el sitio, esta calidad visible apoya directamente el posicionamiento premium del equipo anfitrión

Estabilidad mecánica a largo plazo: la ventaja de no envejecer

Más allá del almacenamiento en el estante, la resistencia del JGX-0400D-26A a la degradación dependiente del tiempo continúa durante su vida útil instalada.Tres mecanismos fundamentales que alteran progresivamente el rendimiento del aislador basado en polímeros están estructuralmente ausentes en el diseño de metal:

• Resistencia al arrastramiento:Los materiales viscoelásticos exhiben deformación continua bajo carga estática constante a medida que las cadenas de polímeros se desenrollen lentamente y se deslizan una junto a la otra.Un soporte de goma bajo una preload estática de 26 kg se comprimirá gradualmenteEl acero inoxidable, que opera a un nivel de tensión muy por debajo de su punto de rendimiento, exhibe un comportamiento puramente elástico:una desviación instantánea al cargarLa geometría de montaje establecida en la instalación es la geometría presente después de una década de carga continua.
• Inmunidad ambiental:La capa superficial de óxido de cromo pasivo que da al acero inoxidable su resistencia a la corrosión es fundamentalmente diferente de los recubrimientos aplicados.y auto-curación si se rascaEl cromo en la superficie expuesta reacciona inmediatamente con el oxígeno atmosférico para volver a formar el óxido protector.y no hay riesgo de corrosión de la película que se propague a partir de un defecto del revestimientoEl rendimiento de corrosión del aislante en atmósferas marinas, ambientes de plantas químicas e instalaciones de alta humedad es inherente al material.no dependiente de un tratamiento de superficie que pueda degradarse
• Fatiga La vidaLas aleaciones ferrosas presentan un verdadero límite de resistencia a la fatiga, una amplitud de esfuerzo por debajo de la cual no se produce una falla de fatiga independientemente del número de ciclos aplicados.Los 133 alambres individuales en cada sección transversal del bucle distribuyen colectivamente la tensión de flexión de tal manera que cada alambre opera por debajo de este umbral de resistencia en condiciones de carga nominalEsto es fundamentalmente diferente del comportamiento de fatiga de vida finita de los elastómeros, donde cada ciclo contribuye incrementalmente a la eventual falla a través de la acumulación de escisión de la cadena de polímeros.Un JGX-0400D-26A que funcione dentro de su envolvente nominal no tiene intervalo de reemplazo por fatiga

Las especificaciones de JGX-0400D-26A

Tipos de equipos que se benefician de los programas estratégicos de repuesto

• Armas de control y instrumentos de control de las turbinas de centrales eléctricas de ciclo combinado
• Casas de bloqueo ferroviario, detector de cajas calientes y equipamiento de comunicación en el camino
• Paneles de control para el apagado de emergencia y la extinción de incendios de las plataformas de producción offshore
• Generador de reserva de hospital con interruptor automático de transferencia y cajas de engranajes paralelas
• Centros de datos CRAC y controladores de unidades CRAH y sistemas de control de potencia
• Instalaciones municipales de tratamiento de aguas, gabinetes SCADA RTU y controladores de bomba

Socio de WNRLN para el soporte del ciclo de vida

Los de la WNRLNLas normas ISO 9001 incluyen:2015la instalación certificada produzca el JGX-0400D-26A con la trazabilidad completa del número de calor del material y la documentación de ensayo dinámico específica del lote.Entendemos que los programas estratégicos de repuestos requieren más que un producto de calidad, requieren continuidad de suministro.Nuestro equipo puede establecer acuerdos generales de pedidos con lanzamientos programados,proporcionar la gestión de las existencias de envíos, y mantener una capacidad de producción dedicada para la disponibilidad de repuestos a largo plazo.Póngase en contacto con nuestro equipo de soporte de ciclo de vida hoypara discutir su estrategia de protección del equipo, solicitar documentación de validación de la vida útil o organizar la entrega de muestras de evaluación.
