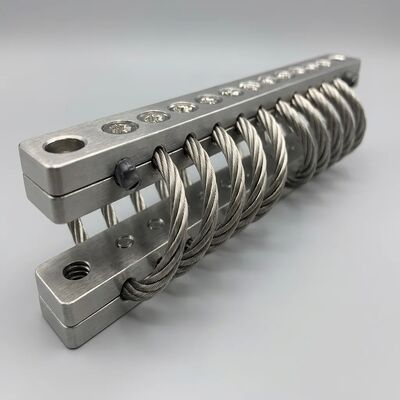

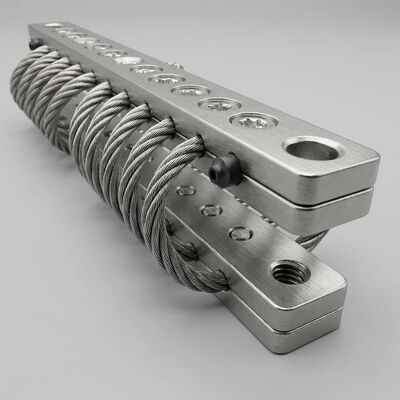

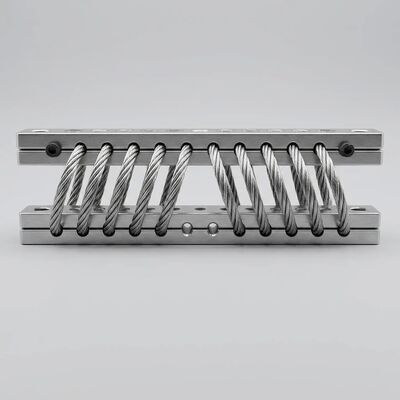

Aislador de vibración de cable de acero de respuesta dinámica adaptable JGX-0480D-61A para montaje escalable de matriz multipunto

Guía de configuración de la matriz multipunto escalable

Los paquetes de equipos de gran tamaño: refrigeradores HVAC, manipuladores de aire industriales, gabinetes de transformadores, deslizadores de bombas rara vez se asientan en un solo aislador.Despliegue de una matriz multipunto, donde 4 a 24 unidades+ trabajan juntas para gestionar la vibración de varios ejes y mantener la alineación del equipo.

Principios de diseño de la matriz

Cálculo de la distribución de la carga

Por unNo- equipo de apoyo de unidad de masa totalM.con centro de gravedad desplazadoEl, la carga en cada soporte- ¿ Qué?en posición (el mismo) es:

Fi = (M * g / N) + (M * g * ex * yi / Σyj2) + (M * g * eγ * xi / Σxj2)

Cada montaje en la matriz debe operar entre30% y 80% de su carga estática nominalpara garantizar que la cuerda de alambre mantenga una carga previa suficiente para la activación de micro-fricción, dejando espacio para las excursiones dinámicas.Los soportes precargados que estén bajo carga (por debajo del 20% nominal) pueden presentar una eficacia de amortiguación reducida a amplitudes bajas..

Estrategia de orientación de montaje

Las unidades JGX-0480D-61A pueden instalarse en tres orientaciones primarias, seleccionables individualmente por posición de la matriz:

• Compresión vertical (0°):Capacidad de carga máxima, aislamiento del eje principal.
• Inclinación de 45°:Ideal para equipos que generan vibraciones tanto verticales como laterales (compresores recíprocos, prensas perforadoras).
• El corte lateral (90°):Se utiliza como montaje estabilizador en las esquinas del equipo para controlar el balanceo sin comprometer el aislamiento vertical.
