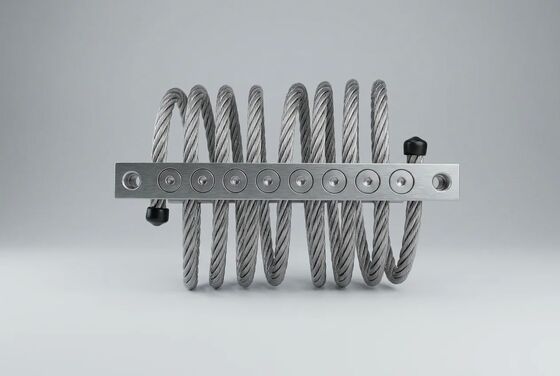

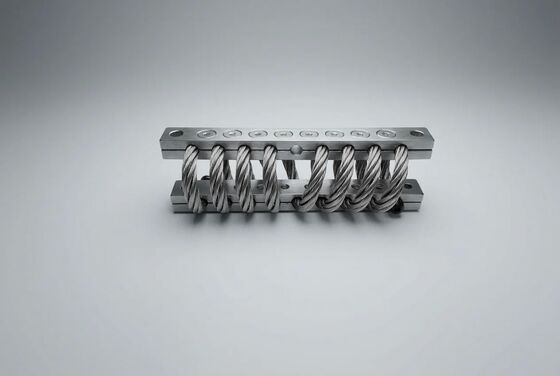

Aislador de vibración de cable de acero inoxidable JGX-0648D-56A Amortiguación de microfricción entre hilos para protección sísmica

Cómo funciona la amortiguación por microfricción entre hilos

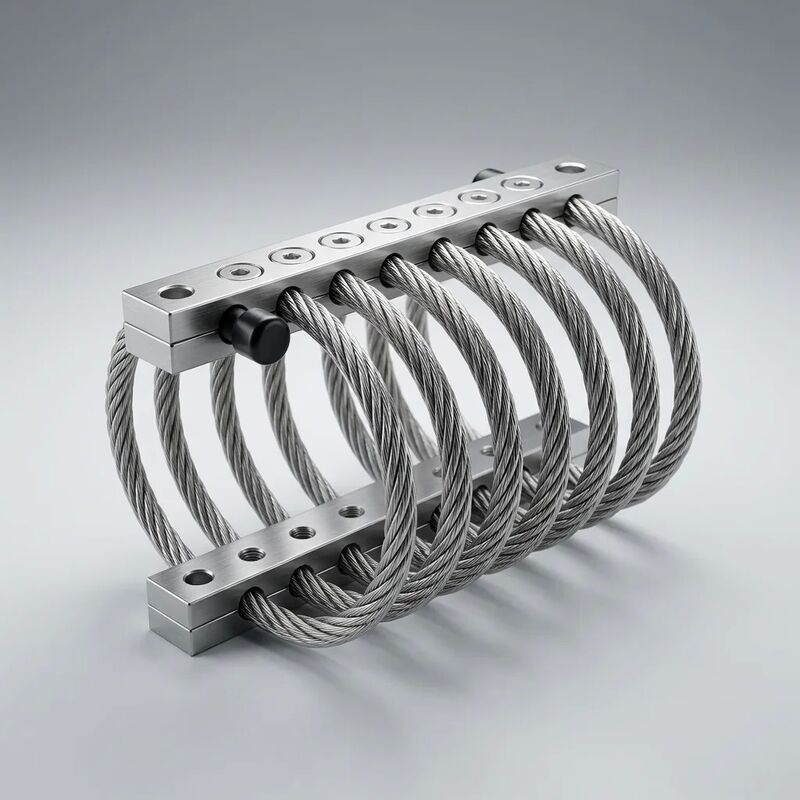

En el núcleo del JGX-0648D-56A se encuentra un elemento de cable helicoidal fabricado con 7*19 hilos de acero inoxidable de alta resistencia. Cuando la energía de vibración mecánica se transmite a través del soporte, los cables individuales dentro de cada hilo se deslizan contra los cables adyacentes a nivel microscópico. EsteAmortiguación de Coulomb (fricción seca)El mecanismo convierte la energía cinética en energía térmica de bajo grado, sin fluidos hidráulicos, compuestos elastoméricos ni sistemas de control electrónico activos.

Tres factores de ingeniería definen la envolvente del rendimiento de amortiguación:

• Número de hebras y geometría de colocación:La construcción del cable de acero de 7*19 proporciona 133 cables individuales en total, creando miles de interfaces de microfricción por bucle de hélice. Cada interfaz se activa en un umbral de amplitud de vibración diferente, brindando una cobertura de amortiguación de banda ancha desde microdeformación hasta deflexión máxima.
• Beneficio de diámetro de cable de 6,4 mm:En comparación con los diámetros de cable más pequeños de 3,2 mm o 4,8 mm, la sección transversal de 6,4 mm proporciona un área de contacto proporcionalmente mayor entre los hilos, lo que resulta en una mayor disipación de energía por ciclo y una mayor capacidad de carga estática, algo fundamental para equipos industriales de servicio mediano, como paquetes de bombas y compresores de 15 a 50 kW.
• Calibración de precarga helicoidal:La geometría de la barra de sujeción aplica una precompresión de precisión a la hélice del cable durante el montaje. Esto establece la rigidez estática de referencia y garantiza que el umbral de amortiguación de Coulomb se active de manera confiable en amplitudes de excitación tan bajas como 0,05 mm, muy dentro de los niveles de vibración generados por las frecuencias de los cojinetes del motor eléctrico y las frecuencias de paso de las palas del impulsor de la bomba.
• Ingeniería de superficies de alambre:Un tratamiento de pasivación controlado después del trefilado preserva la microrugosidad natural (Ra 0,4–0,8 µm) de la superficie del acero inoxidable, que es esencial para mantener coeficientes de fricción constantes en todo el rango de temperaturas de funcionamiento de -40 °C a +150 °C.

A diferencia de los amortiguadores de fluidos viscosos que sufren degradación del sello y cambios de viscosidad dependientes de la temperatura, o soportes elastoméricos que experimentan fluencia y deformación por compresión, el sistema de amortiguación totalmente metálico JGX-0648D-56A permanece estable durante millones de ciclos sin mantenimiento.
