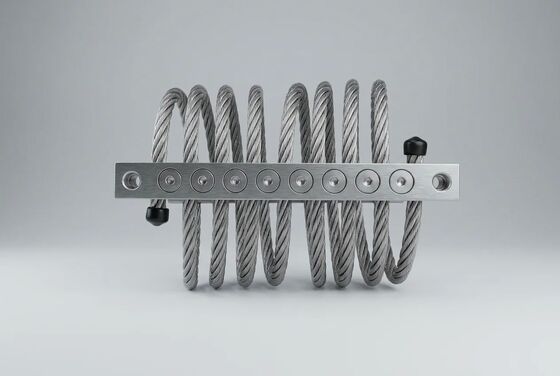

JGX-0648D-56A Aislador de vibración de cuerda de alambre de respuesta dinámica adaptativa para el montaje escalable de una matriz multipunto

JGX-0648D-56A Aislador de vibración de cuerda de alambre de respuesta dinámica adaptativa para el montaje escalable de una matriz multipunto

Nombre De La Marca: Hoan
Número De Modelo: Se aplicará el procedimiento siguiente:
Cantidad Mínima De Pedido: 10 piezas
Condiciones De Pago: LC, D/A, D/P, T/T, Unión Occidental
Información detallada
Lugar de origen:
Shaanxi, China
Certificación:
ISO 9001:2015, CE, RoHS
Modelo:
Se aplicará el procedimiento siguiente:
Material:
Acero inoxidable 304 / 316
Diámetro de la cuerda de alambre:
6.4 mm
Número de hilos:
Construcción 7x19
Rango de carga:
0,50 - 56 kg por montura
Frecuencia natural:
5-8Hz
Temperatura de funcionamiento:
-40 ° C a +150 ° C
Tipo de respuesta:
Dinámica adaptativa/cambio de carga
Configuración de la matriz:
Multipunto escalable
Orientación del soporte:
Vertical, Horizontal, Ángulo de 45°
Solicitud:
Maquinaria de Velocidad Variable, Plataformas Multieje, Automatización Industrial
Resaltar:

Reacción dinámica adaptativa de cambios de carga

,

Configuración de matriz multipunto escalable

,

Amortizador de aislamiento de vibración de cuerda de alambre

Descripción del producto

JGX-0648D-56A — Aislamiento de vibración adaptativo para equipos industriales de carga variable

Cuando las cargas de la maquinaria fluctúan durante la operación (variadores de velocidad variable que aumentan a través de la resonancia, equipos de procesamiento por lotes que cambian la masa a mitad del ciclo, patines de generadores móviles que cambian entre los modos de transporte y operativos), la curva de rigidez progresiva no lineal del JGX-0648D-56A se autoajusta para mantener un aislamiento de vibración óptimo. Su diámetro de cable de 6,4 mm y su tamaño compacto también permiten configuraciones de matriz multipunto escalables para paquetes de equipos industriales de gran tamaño.

Comprensión de la respuesta dinámica adaptativa para cargas cambiantes

Los aisladores lineales convencionales (resortes helicoidales con tasas de resorte fijas, almohadillas de goma con compuestos de durómetro único, fuelles neumáticos con presión regulada) están diseñados alrededor de una carga nominal de "punto de diseño". Si se sale de esa estrecha ventana operativa, el rendimiento del aislamiento se degrada rápidamente: la transmisibilidad aumenta, la resonancia cambia al rango de velocidad operativa y la vibración estructural se amplifica en lugar de atenuarse.

El JGX-0648D-56A emplea un enfoque mecánico fundamentalmente diferente a través de sucaracterística de rigidez de endurecimiento no lineal, una propiedad emergente de la propia geometría del cable enrollado helicoidalmente. En deflexiones bajas (pequeñas amplitudes de vibración), la hélice del cable se comporta como un resorte suavizante, proporcionando una alta eficiencia de aislamiento contra perturbaciones de alta frecuencia, como el ruido de los cojinetes del motor eléctrico y la excitación del paso de las palas del impulsor de la bomba. En deflexiones mayores (impacto, sobrecarga transitoria, arranque/parada a través de resonancia), la rigidez pasa a un régimen de endurecimiento, evitando el desplazamiento excesivo mientras se mantiene el cable dentro de su rango elástico.

Esta respuesta de doble régimen es completamente pasiva e intrínseca: no hay controlador electrónico, ni sensor de retroalimentación, ni actuador neumático o hidráulico. Es una propiedad geométrica del cable enrollado helicoidalmente, validada y repetible en cada unidad de producción.

Perfiles de equipos donde la respuesta adaptativa proporciona una ventaja mensurable

  • Paquetes de compresores de velocidad variable (15 a 50 kW):Durante el aumento de 0 a 3600 RPM, la frecuencia de rotación barre directamente a través de la banda de frecuencia natural de 6 a 8 Hz del aislador. Un resorte de velocidad fija permitiría una amplificación resonante, triplicando potencialmente la fuerza transmitida a los cimientos. La rigidez endurecida del JGX-0648D-56A desplaza la frecuencia natural efectiva hacia arriba a medida que aumenta la amplitud, desafinando naturalmente el sistema y alejándolo de la resonancia.
  • Maquinaria de procesamiento y llenado por lotes:La masa del equipo puede cambiar entre un 30% y un 60% dentro de un solo ciclo de producción a medida que se cargan las materias primas y se descarga el producto terminado. El JGX-0648D-56A mantiene una transmisibilidad por debajo de 1,5 en todo el rango de masas, verificada mediante pruebas de carga estática multipunto al 30 %, 60 % y 100 % de la capacidad nominal.
  • Bancos de pruebas para dinamómetros de motores y trenes motrices:Los transitorios rápidos del acelerador durante el mapeo del rendimiento generan una excitación de banda ancha que abarca entre 5 y 500 Hz. La amortiguación de Coulomb con cable metálico disipa energía en todos los modos excitados simultáneamente, a diferencia de los amortiguadores de masa sintonizada que apuntan a una sola frecuencia.
  • Paquetes de patín de bomba y generador móvil:La vibración de la fase de transporte (baja frecuencia, alta amplitud de desplazamiento de las entradas de la carretera) y la vibración de la fase operativa (mayor frecuencia, menor amplitud del motor y el equipo giratorio) exigen estrategias de aislamiento fundamentalmente diferentes. La curva de rigidez JGX-0648D-56A de doble régimen maneja ambos regímenes sin ningún ajuste manual, mecanismo de conmutación o procedimiento de bloqueo entre modos.

Para ingenieros de diseño y simulación, el JGX-0648D-56A se envía con un completoinforme de caracterización carga-deflexióncubriendo las tres orientaciones de montaje estándar (compresión vertical, inclinación de 45° y corte lateral). Este conjunto de datos (normalmente entre 30 y 50 puntos de medición por orientación) permite un modelado preciso de elementos finitos del sistema de aislamiento completo dentro de ANSYS, Abaqus o COMSOL antes del compromiso de adquisición.

Configuración de matriz multipunto escalable: metodología de diseño

Los equipos industriales de gran tamaño (enfriadores HVAC que abarcan entre 3 y 6 metros de espacio, unidades de tratamiento de aire industriales que pesan varios cientos de kilogramos, gabinetes de transformadores, conjuntos de patines de bombas múltiples) no se pueden aislar con un solo soporte. El JGX-0648D-56A está diseñado específicamente paraimplementación de matriz multipunto, donde se coordinan de 4 a 24+ unidades individuales para gestionar la vibración multieje mientras se mantiene una alineación precisa del equipo y una distribución uniforme de la carga.

Guía de selección de topología de matriz

Configuración Tamaño de matriz Capacidad total Aplicación primaria
Cuatro esquinas (simétrico) 4 unidades Hasta 224 kilos Maquinaria de huella cuadrada con centro de gravedad equilibrado
Perímetro (Rectangular) 6 a 8 unidades Hasta 448 kilos Bastidores de equipo alargados con carga de borde distribuida
Cuadrícula (distribuida) 9 a 16 unidades Hasta 896 kilos Maquinaria de gran superficie y equipamiento en entreplanta.
Bloque de inercia (alta masa) 12 a 24+ unidades 1.300+ kilos Bases de inercia de hormigón con requisitos de restricción sísmica.

Verificación de distribución de carga

para unnorte-montar el conjunto de equipos de soporte de masa totalMETROcon coordenadas de centro de gravedad conocidas (miincógnita,miy) en relación con el centro geométrico del conjunto, la carga estática en cada soporte individualiposicionado en las coordenadas (incógnitai,yi) se calcula como:

Fi= (M · g / N) + (M · g · eincógnita· yi/ Σyj²) + (M · g · ey·xi/Σxj²)

Para un compromiso de amortiguación y una vida útil óptimos, cada JGX-0648D-56A del conjunto debe funcionar entre30% y 80% de su carga estática nominal(aproximadamente 17 a 45 kg por soporte en orientación de compresión vertical). Las unidades cargadas por debajo del 20% de la capacidad nominal pueden presentar una efectividad de amortiguación de Coulomb reducida en amplitudes de vibración bajas, ya que la presión de contacto entre hilos es insuficiente para desarrollar toda la fuerza de fricción. Para aplicaciones con distribución de carga muy desigual, se pueden especificar conjuntos híbridos que combinen diferentes diámetros de cable.

Orientación de montaje por posición de matriz

Las unidades JGX-0648D-56A se pueden orientar individualmente en cada posición del conjunto para que coincida con la dirección de vibración dominante en esa ubicación:

  • Compresión vertical (0°):Clasificado para 56 kg. Proporciona el máximo aislamiento vertical con rigidez lateral moderada. Especificado en posiciones de soporte de carga primarias directamente debajo de las patas de montaje del equipo.
  • Montaje inclinado a 45°:Clasificado para 42 kg. Ofrece rigidez aproximadamente igual en el eje vertical y en un eje horizontal. Ubicados estratégicamente en posiciones donde el equipo genera excitación vertical-lateral acoplada: los compresores alternativos, las prensas punzonadoras y las cribas vibratorias son candidatos típicos.
  • Corte lateral (90°):Clasificado para 28 kg. Proporciona aislamiento del eje horizontal dominante. Implementados como elementos estabilizadores en las esquinas y bordes del equipo para controlar el balanceo y el balanceo sin agregar rigidez vertical excesiva que comprometería la ruta de aislamiento principal.

Referencia de aplicaciones industriales

Manufactura Industrial

  • Aislamiento de la base del centro de mecanizado CNC
  • Contención de vibraciones en prensas de estampación y forja
  • Montaje de la máquina de moldeo por inyección
  • Pedestales de soporte para líneas de producción automatizadas

HVAC y servicios de construcción

  • Aislamiento de vibraciones de enfriadores centrífugos
  • Montaje de la base de la unidad de tratamiento de aire (AHU)
  • Desacoplamiento estructural de torres de enfriamiento
  • Sistemas de restricción sísmica para equipos en tejados

Generación y Distribución de Energía

  • Aislamiento de grupos electrógenos diésel y gas natural.
  • Amortiguación de vibraciones del transformador de potencia.
  • Protección de armarios de distribución de media tensión
  • Montaje de patín auxiliar de turbina de gas

Marina Comercial y Transporte

  • Montaje de motor auxiliar para embarcaciones comerciales
  • Aislamiento HVAC del material rodante ferroviario
  • Control de vibraciones de la cabina del operador de grúa portuaria
  • Aislamiento de patines para equipos de plataformas marinas

Para equipos que funcionan fuera del rango de carga estándar de 0,50 a 56 kg por montaje, se encuentran disponibles a pedido el montaje paralelo de múltiples unidades JGX-0648D-56A en puntos de conexión individuales o configuraciones personalizadas de diámetro de cable metálico. Comuníquese con nuestro equipo de ingeniería de aplicaciones para conocer la masa del equipo, las dimensiones de la huella, las coordenadas del centro de gravedad y las frecuencias de excitación dominantes para obtener una recomendación personalizada.

Pautas de instalación y puesta en servicio

  1. Preparación de la superficie de montaje:Las bases de montaje de cimientos o de acero estructural deben ser planas dentro de 1 mm por 300 mm de longitud de la superficie. Utilice paquetes de cuñas de acero inoxidable (en incrementos de 0,5 mm y 1,0 mm de espesor, AISI 304 o 316L para que coincida con el material del aislador) para corregir las irregularidades locales de la superficie. Nunca utilice las barras de sujeción del aislador para salvar espacios de altura; esto induce una tensión de flexión involuntaria en la hélice del cable metálico.
  2. Especificación y torsión del sujetador:Pernos M8 (Grado A2-70 o A4-80): apriete a 22–25 N·m. Pernos M10 (Grado A2-70 o A4-80): apriete a 42–48 N·m. Aplicar uncompuesto anaeróbico de fijación de roscas de resistencia mediaa todas las roscas de los sujetadores para instalaciones sujetas a vibración continua. Verifique los valores de torsión con una llave dinamométrica calibrada después de las primeras 50 horas de funcionamiento como parte del protocolo de reapriete de puesta en marcha.
  3. Verificación de alineación posterior a la instalación:Después de apretar todos los sujetadores según las especificaciones, inspeccione visualmente cada hélice del cable desde dos direcciones ortogonales. La hélice debe exhibir una forma de bobina simétrica y uniforme sin deformación visible, desviación lateral o contacto entre bobinas. Cualquier asimetría indica una carga descentrada o una altura de montaje desigual; corríjala con cuñas antes de poner el equipo en funcionamiento.
  4. Verificación de conexión eléctrica:La construcción totalmente de acero inoxidable proporciona una ruta de conexión equipotencial inherente entre el equipo aislado y la estructura de soporte. Mida la resistencia de unión entre el marco del equipo y el punto de tierra de los cimientos; Los valores no deben exceder los 0,1 Ω. Esto es particularmente importante para instalaciones de equipos eléctricos donde las corrientes parásitas podrían encontrar caminos alternativos a través de cojinetes o componentes electrónicos sensibles.
  5. Calendario de inspección preventiva:Realice una inspección visual y táctil a intervalos de 6 meses (intervalos de 3 meses para instalaciones al aire libre o costeras). Lista de verificación de inspección: alineación de la marca testigo del torque del sujetador, presencia de corrosión superficial o picaduras en unidades que no son 316L en servicio al aire libre, acumulación de desechos o partículas en las ranuras de la hélice y espacio uniforme entre los espacios de la bobina alrededor de toda la circunferencia de la hélice.

Especificaciones de referencia rápida

Parámetro Valor
Modelo JGX-0648D-56A
Diámetro del cable 6,4 milímetros
Construcción de hebras 7*19 (133 cables en total)
Opciones de materiales AISI 304 / AISI 316L
Rango de carga (compresión vertical) 0,50 – 56 kg por montura
Rango de carga (45° inclinado) 0,35 – 42 kg por montura
Rango de carga (corte lateral) 0,25 – 28 kg por montura
Frecuencia natural (a carga nominal) 6-8Hz
Relación de amortiguación viscosa equivalente 0,10 – 0,20
Amplificación dinámica en resonancia ≤ 4,0
Rango de temperatura -40°C a +150°C
Aislamiento a 20 Hz / 30 Hz ≥ 90% / ≥ 95%
Peso de montaje 0,50 – 0,70 kilogramos
Tamaño/par de torsión del sujetador M8 (22–25 N·m) / M10 (42–48 N·m)

Soporte de ingeniería disponible

Nuestro equipo de ingeniería de aplicaciones ofrece de forma gratuitaanálisis del sistema de aislamiento previo a la adquisiciónpara proyectos calificados, incluidos cálculos de distribución de carga de conjuntos multipunto, optimización de la orientación de montaje, curvas de transmisibilidad versus frecuencia previstas y recomendaciones específicas para equipos. Plazo de entrega estándar del producto: 3 a 7 días hábiles para configuraciones en stock (AISI 304, patrón de pernos estándar), 15 a 25 días hábiles para cantidades de producción o especificaciones AISI 316L.

Envíe las especificaciones de su equipo, el plano GA y las condiciones operativas para una evaluación de aislamiento de vibraciones sin compromiso.
