JGX-0956D-80A aislador de vibración de cuerda de alambre resistente a la corrosión galvánica, endurecido por radiación para uso en el espacio nuclear

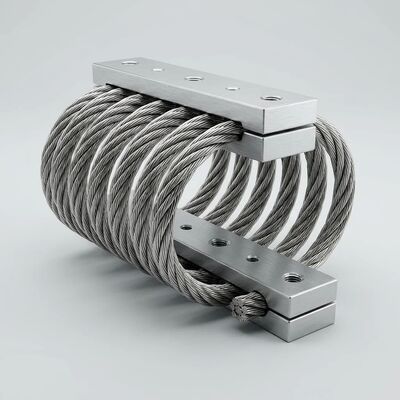

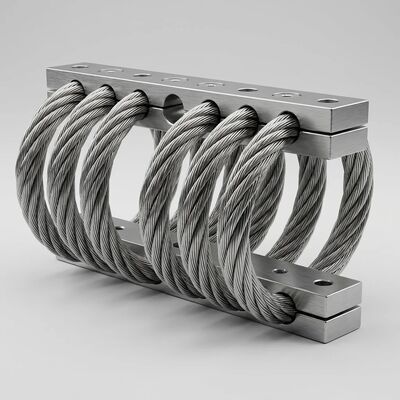

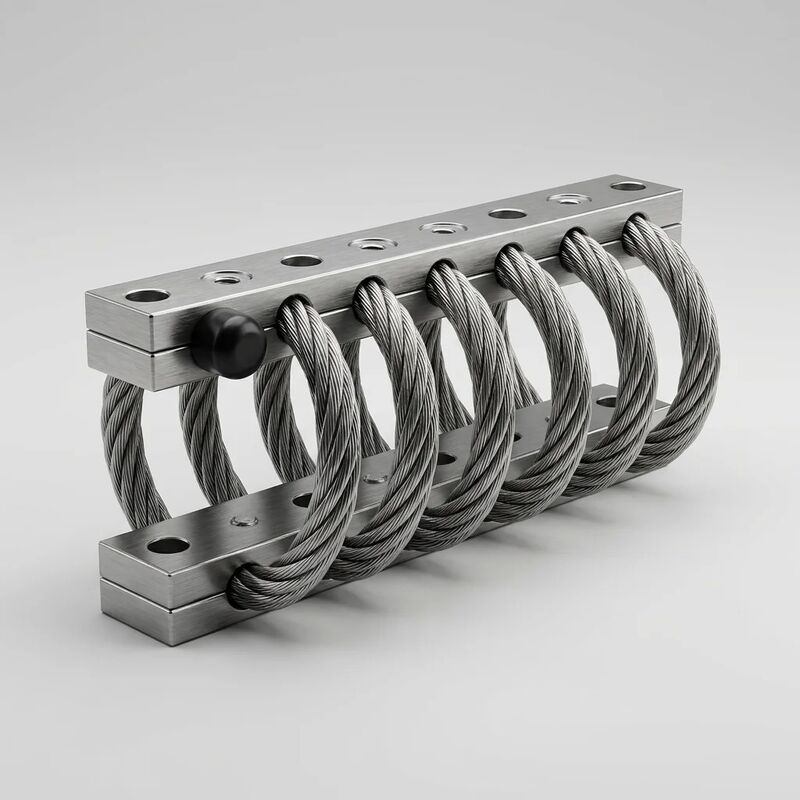

Aislador galvánico de vibraciones de cuerda de alambre resistente a la corrosión JGX-0956D-80A

Diseñado específicamente paraentornos de montaje de metales diferentesdonde la corrosión galvánica amenaza la integridad estructural, este aislador presenta una construcción de acero inoxidable 316L completamente pasivado, desde el núcleo del cable helicoidal hasta las placas base de montaje. Diseñado y validado paraaplicaciones de alta radiación y temperaturas extremasen generación de energía nuclear, sistemas de lanzamiento aeroespacial y equipos submarinos profundos, ofrece décadas de servicio sin mantenimiento donde los soportes convencionales fallan en meses.

¿Qué hace que este aislador sea diferente?

• Eliminación de corrosión galvánica:Al construir cada componente metálico con acero inoxidable 316L pasivado, este diseño elimina la diferencia de potencial electroquímico que provoca la corrosión galvánica. Cuando se atornillan a estructuras de casco de aluminio, marcos de maquinaria de acero o soportes aeroespaciales de titanio, no se requieren arandelas aislantes protectoras ni revestimientos aislantes. Esto está validado según los estándares de prueba de corrosión galvánica ASTM G71.
• Arquitectura totalmente metálica tolerante a la radiación:Sin polímeros, elastómeros ni compuestos orgánicos, este aislador resiste niveles de dosis ionizantes totales (TID) superiores a 100 krad sin fragilización, desgasificación ni pérdida de propiedades mecánicas. Esto la convierte en la única solución viable de control de vibraciones paraSistemas auxiliares de centrales nucleares, aceleradores lineales médicos y plataformas de autobuses satelitales.donde la exposición a la radiación es inevitable.
• Continuidad criogénica a alta temperatura:El diseño totalmente 316L mantiene características de amortiguación constantes desde temperaturas de nitrógeno líquido (-196 °C) hasta un funcionamiento sostenido de 350 °C. Sin transición vítrea, sin ablandamiento térmico, sin fragilidad a baja temperatura: problemas inherentes a los aisladores elastoméricos que este diseño metálico evita por completo.
• Control multieje de carga útil pesada:La geometría helicoidal de 8 bobinas soporta 100 kg en compresión y 50 kg en corte, al tiempo que ofrece una relación de amortiguación mínima del 18 %. Este nivel de disipación de energía multieje es crítico paraPatines de compresores grandes, grupos electrógenos de turbinas y soportes de motores marinos.donde los aisladores de un solo eje dejan el equipo vulnerable a los modos de vibración lateral y torsional.
• Fiabilidad de por vida con intervención cero:No hay goma que se pueda romper, ni líquido que se escape, ni torque que verificar. Después de la instalación y puesta en servicio, esta unidad no requiere mantenimiento programado durante toda su vida útil (generalmente más de 25 años en aplicaciones industriales estacionarias). Esto reduce drásticamente el costo total de propiedad en comparación con los soportes de goma que requieren reemplazo cada 3 a 7 años.

Especificaciones técnicas

Instalación y operación a largo plazo

El montaje requiere herramientas hexagonales estándar y herrajes M10 o M12. La placa base 316L unificada elimina la necesidad de juntas de aislamiento o recubrimientos dieléctricos entre el aislador y la estructura principal. Para instalaciones exteriores o sumergidas, la superficie pasivada proporcionaresistencia a las picaduras equivalente a PREN ≥ 24, adecuado para zonas de salpicaduras de agua de mar y atmósferas de procesamiento químico. Después de la puesta en servicio, no se requieren actividades de mantenimiento; se recomienda una inspección visual cada 24 meses únicamente con fines de documentación.

Escenarios de implementación típicos

• Bomba de refrigeración de centrales nucleares y grupos electrógenos diésel de emergencia.
• Aislamiento estructural del bus satélite y montaje de rueda de reacción.
• Aislamiento de la carga útil de la nave espacial durante el ascenso del vehículo de lanzamiento
• Soportes de chasis electrónicos para vehículos operados remotamente (ROV) submarinos profundos
• Terapia médica de protones y aisladores de pórtico con acelerador lineal
• Soportes para compresores y turbinas de gas para plataformas marinas
• Agitador de planta de procesamiento químico y aislamiento centrífugo.

Calidad y Trazabilidad

Cada aislador está serializado individualmente con trazabilidad completa del lote de calor del material. Las curvas de carga-deflexión se registran y archivan para cada envío. La fabricación está certificada paraNorma ISO 9001:2015. Si lo solicita, proporcionamos certificados de materiales EN 10204 Tipo 3.1, informes de pasivación de superficies y registros de inspección de tintes penetrantes para las placas base 316L. Embalaje: sellado al vacío con tarjetas indicadoras de humedad, acolchado con espuma en cajas de doble pared de calidad para exportación.

Preguntas frecuentes

P: ¿Cómo previene este aislador la corrosión galvánica en estructuras de aluminio?
R: Al utilizar acero inoxidable 316L pasivado para todo el aislador, incluidas las placas base, no existe una unión de metales diferentes para crear una celda galvánica. La capa de pasivación aumenta aún más la nobleza de la superficie, eliminando el factor electroquímico de la corrosión incluso en atmósferas marinas cargadas de sal.

P: ¿Qué sucede con el rendimiento de la amortiguación después de la exposición a la radiación?
R: Dado que el mecanismo de amortiguación es puramente mecánico (fricción de Coulomb entre hilos de alambre de acero inoxidable), no hay polímeros ni fluidos que se degraden bajo la radiación. Las pruebas confirman que la relación de amortiguación y la capacidad de carga permanecen dentro del ±3 % de los valores originales después de una exposición de 100 krad TID.

P: ¿Se puede instalar esta unidad al aire libre sin protección adicional?
R: Sí. La construcción pasivada de 316L resiste la exposición continua al aire libre, incluida la niebla salina, la lluvia ácida y el SO industrial.₂atmósferas. No se requiere pintura, revestimiento ni refugio. Para aplicaciones que implican inmersión directa en agua de mar, comuníquese con nuestro equipo de ingeniería para obtener orientación específica sobre profundidad y duración.
