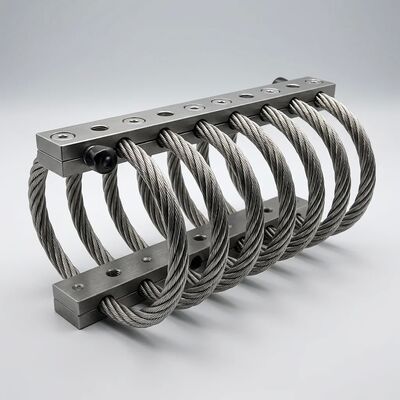

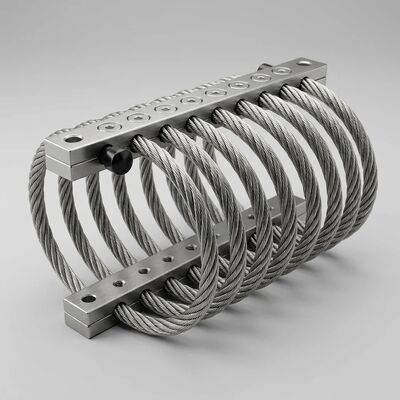

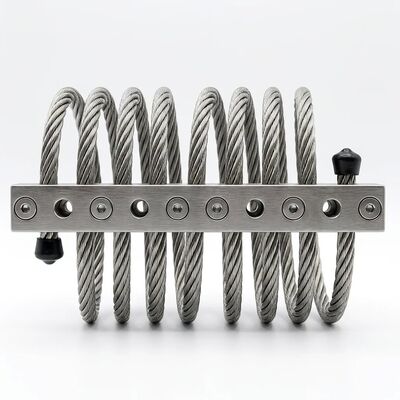

JGX-0958D-108A aislador de vibración de cuerda de alambre 100% de diseño reciclable

JGX-0958D-108A Aislador de vibración de cuerda de alambre: control de vibración industrial sostenible con continuidad de suministro garantizada

Por qué la sostenibilidad es importante en la selección de componentes de aislamiento de vibraciones

La contratación industrial está experimentando un cambio fundamental: el cumplimiento medioambiental, antes un ejercicio de comprobación al final de un proceso de especificación, se ha convertido en un tema de gran importancia en la actualidad.Es ahora un criterio de selección front-end impulsado por tres fuerzas convergentes: mandatos de presentación de informes sobre los aspectos ESG (ambientales, sociales y de gobernanza) de las empresas, regulaciones sobre responsabilidad ampliada del productor (REP) en la UE y los mercados emergentes,y mecanismos de ajuste de la frontera de carbono que penalizan a los productos con alto contenido de carbono.El humilde aislador de vibraciones, un componente que a menudo se selecciona solo por el precio unitario, tiene un costo ambiental oculto que se acumula en cada ciclo de reemplazo durante los 20 años de vida útil de una máquina..

El JGX-0958D-108A aborda esto a nivel de material.dos materiales, dos flujos de reciclaje¢elimina el coste de eliminación al final de su vida útil y la carga ambiental inherente a los soportes elastoméricos de varios materiales que unen el caucho al acero con adhesivos de vulcanización,crear un compuesto que no pueda separarse económicamente para su reciclaje.

Composición y reciclabilidad de los materiales: análisis a nivel de componentes

Cuerdas de acero inoxidable 304 (7*19 Construcción, Ø6.4 mm)

• Peso por unidad:Aproximadamente 0,52 kg (61% de la masa unitaria total)
• Composición de la aleación:Fe-18Cr-8Ni-0,08C (máximo), con una microestructura totalmente austenítica
• Vía de reciclado:Grado 304 de chatarra de acero inoxidable, aceptado por todos los recicladores de metales ferrosos y no ferrosos del mundo
• Valor de la chatarra:Por lo general, el índice de desechos de acero inoxidable ajustado por el níquel LME + cromo es del 50-65%
• Energía de reciclaje:Aproximadamente el 30% de la energía de producción primaria (vía de horno de arco eléctrico)
• Degradación por reciclaje:Ninguno √SS304 puede reciclarse indefinidamente sin perder las propiedades de la aleación

Bloques de sujeción de aleación de aluminio 6061-T6 (anodizados duros)

• Peso por unidad:Aproximadamente 0,30 kg (35% de la masa unitaria total, dos bloques)
• Composición de la aleación:Al-1.0Mg-0.6Si-0.28Cu-0.2Cr, endurecido por precipitación hasta la temperatura de T6
• Vía de reciclado:Las demás piezas de acero inoxidable
• Valor de la chatarra:Por lo general, el 60­75% del precio del aluminio primario LME (prima de chatarra forjada de alta calidad)
• Energía de reciclaje:Aproximadamente el 5% de la energía de producción de aluminio primario (95% de ahorro de energía frente a la fundición Hall-Héroult)
• Compatibilidad con el anodo duro:La capa de óxido anódico (< 50 μm Al2O3) se disuelve en el flujo de sal fundida durante la refusión del aluminio sin contaminar la fusión

Procedimiento de desmontaje al final de la vida útil (menos de 60 segundos por unidad)

1. Eliminar cuatro M10 * 1,5 mm A2-70 tornillos de acero inoxidable utilizando una llave de conexión estándar de 17 mm
2. Separar los dos bloques de sujeción de aluminio de la bobina de cuerda de alambre
3. Eliminar los tornillos y la bobina de cuerda de alambre en el contenedor de reciclaje de acero ferroso/inoxidable
4. Desechar los bloques de sujeción de aluminio en el contenedor de reciclaje de aluminio
5. Reciclar las bolsas de PE y los envases de cartón ondulado a través de corrientes de residuos de papel/plástico estándar

Resultado: cero kilogramos en vertederos. Cero clasificación de residuos peligrosos. Cero coste de eliminación. Valor potencial de recuperación de chatarra de metal de aproximadamente USD 0,30 a 0,50 por unidad a los precios actuales de los productos básicos.

Cadena de suministro segura: una arquitectura de tres niveles para una interrupción cero de la producción

Un aislador de vibraciones suele representar menos del 1% del coste de los materiales de una máquina, pero su ausencia puede detener toda una línea de ensamblaje.El impacto de la escasez catastrófica hace que la resiliencia de la cadena de suministro sea el atributo más infravalorado en la selección de componentesLa cadena de suministro JGX-0958D-108A está diseñada en torno a tres niveles de redundancia para garantizar que ningún evento pueda interrumpir la entrega.

Nivel 1: Fabricación integrada verticalmente (instalación única, control completo del proceso)

• Las demás máquinas y aparatos para la fabricación de fibras metálicasMáquina de flexión de alambre CNC de 6 ejes con control de tensión de circuito cerrado (precisión de precarga de enrollamiento ± 2%). Programable para recuentos de bobinas de 6 a 12 bucles y diámetros de 4,8 mm a 9.5 mm sin cambios de herramienta
• Fabricación de bloques de sujeción por mecanizadoCentros de fresado CNC de 5 ejes con sondeo en proceso (Renishaw OMP40). Inspección dimensional automatizada de todas las piezas: diámetro del orificio del perno (M10 + 0,2/-0 mm), espaciamiento centro-centro (120 ± 0.0 mm).1 mm * 80 ± 0.1 mm), y el radio de la ranura de la cuerda para garantizar una distribución uniforme de la presión de sujeción
• Montaje y ensayo:Fijación neumática controlada por par a 37,5 ± 2,5 N·m. Verificación de la desviación de carga estática al 100% a 108 kg de compresión, con registro de datos para el control estadístico del proceso

Nivel 2: materias primas de origen dual con separación geográfica

• Las barras de alambre SS304 (5,5 mm):Dos fábricas certificadas ISO 9001 ubicadas en diferentes provincias, cada una con capacidad independiente de fundición, laminación y extracción de alambre.el alargamiento ≥ 35%) y la verificación metalográfica del tamaño de grano (ASTM E112 tamaño de grano 6 ¢8)
• Las placas de aluminio 6061-T6 (25 mm de espesor):Dos proveedores de extrusión con operaciones separadas de fundición de bolitas. Certificados según ASTM B209 con verificación de conductividad (40-45% mínimo IACS) para confirmar el temperamento T6
• El stock de seguridad:90 días de inventario de materias primas mantenido independientemente de la cartera de pedidos del cliente.

Nivel 3: Estructura del programa de acuerdo a largo plazo (LTA)

• Precio:El precio de base fijado por períodos de 12 meses, ajustado anualmente con arreglo a un índice ponderado: 40% de aluminio del LME (3 meses de venta), 30% de níquel del LME (3 meses de venta), 15% del IPC de China, 15% fijo.Ajuste anual limitado al ±8%La transparencia total de los precios ◄ Los valores del índice y el cálculo se publican en cada revisión trimestral de la economía.
• Asignación de la capacidad:Horas de producción garantizadas medidas en piezas por trimestre calendario. Pronóstico de 120 días actualizado mensualmente; los pedidos firmes dentro de la ventana de previsión tienen prioridad sobre los pedidos al contado
• Horario de entrega:Las órdenes de liberación programadas contra la LTA permiten envíos semanales o quincenales que coinciden con su ritmo de producción.Reposición automática al estilo Kanban disponible para clientes con capacidad de intercambio electrónico de datos (EDI)
• Provecho acelerado:Los clientes de LTA reciben acceso prioritario al buffer de stock de seguridad de 90 días para requisitos de emergencia, con un procesamiento de 48 horas desde la solicitud expedida hasta el envío
• Revisión trimestral de las actividades (QBR):Revisión conjunta de la entrega a tiempo (objetivo ≥98%), conformidad de la calidad (objetivo ≤99,5% libre de defectos), iniciativas de reducción de costes y previsión de la demanda a 12 meses

Análisis del costo total de propiedad: cuerda de alambre frente a aisladores elastoméricos durante 10 años

Una decisión de compra basada únicamente en la comparación de precios unitarios subestima sistemáticamente el coste real del aislamiento vibratorio en equipos industriales.La tabla siguiente muestra una instalación de 50 aisladores, un recuento típico para un deslizamiento de bomba de tamaño medio., paquete de compresores o sistema de enfriadores HVAC durante una vida útil de 10 años.

Nota: El coste de los tiempos de inactividad es la variable dominante y la más específica de la aplicación.generación de energía, fábricas de semiconductores), los costos de tiempo de inactividad pueden exceder los USD 10.000/hora, lo que hace que el argumento económico para los aisladores de cuerda de alambre sea abrumador incluso en una sola instalación de aislante.

Las especificaciones técnicas de las máquinas de ensayo y de las máquinas de ensayo

Sectores de aplicación y casos de uso

Automatización industrial y máquinas herramienta

Los centros de torneado CNC, los centros de mecanizado de 5 ejes y las máquinas de rectificación generan vibraciones de banda ancha a partir de la rotación del husillo (típicamente 6.000 ∼ 20.000 RPM, lo que corresponde a 100 ∼ 333 Hz fundamentales),interacción entre la herramienta y la pieza de trabajo, y aceleración/desaceleración del eje. La frecuencia natural JGX-0958D-108A ′s 9.5 ′12.5 Hz en compresión coloca la región de aislamiento cómodamente por debajo de estas frecuencias de excitación,con una reducción de la vibración del 88-92% a frecuencias de husillo superiores a 30 HzLa construcción totalmente metálica resiste la exposición continua a fluidos de corte mezclables con agua, neblina de aceite y rocío sin degradación.

Servicios de aire acondicionado y construcción

Los enfriadores centrífugos (generalmente de 300 a 1.500 kW de capacidad de refrigeración), los compresores de tornillo y los conjuntos de ventiladores y motores de la torre de refrigeración son las fuentes dominantes de vibración en edificios comerciales e industriales.La característica de amortiguación dependiente de la amplitud de JGX-0958D-108A es particularmente adecuada para aplicaciones HVAC: proporciona una baja amortiguación (y, por tanto, una alta eficiencia de aislamiento) en las amplitudes de vibración bajas típicas del funcionamiento normal en estado estacionario,mientras aumenta automáticamente la disipación de energía durante los transitorios de alta amplitud de arranque y apagado del compresor.

Energía y generación de energía

Motores recíprocos, conjuntos de generadores de turbinas de gas, tiradores de bombas centrífugas y paquetes de compresores en petróleo y gas, petroquímica,las aplicaciones de electricidad y servicios públicos someten a los aisladores de vibración a una dura combinación de excitación continua de banda anchaLa cuerda de alambre SS304 JGX-0958D-108A®s es resistente a la corrosión por gas ácido (H2S), condensados de hidrocarburos,y atmósferas salinas en las instalaciones costeras y en alta marPara los entornos más corrosivos, una opción de cable de alambre SS316 con resistencia a los agujeros mejorada con molibdeno está disponible por pedido especial.

Transporte y equipos móviles

Equipo de la estructura del tren (redes de resistencia de frenos, convertidores de tracción, fuentes de alimentación auxiliares), conjuntos de motores y generadores de locomotoras, and heavy commercial vehicle sleeper cab isolation are all applications where vibration isolators must absorb not only steady-state engine vibration but also transient shock inputs from track irregularitiesEl JGX-0958D-108A  tiene una atenuación del choque ≥ 50% a 30 g / 11 ms medio seno  combinado con su construcción totalmente metálica que tolera lluvia, sal de carretera,y el impacto de la piedra lo convierte en un reemplazo directo de los soportes elastoméricos que se endurecen y se agrietan después de 2 o 3 años de exposición bajo el marco.

Preguntas frecuentes

¿Cuál es la cantidad mínima de pedido para el JGX-0958D-108A?Los pedidos de evaluación comienzan en 10 piezas. Para los programas de producción, los acuerdos de LTA admiten lanzamientos programados sin cantidad mínima de envío, lo que permite modelos de reposición just-in-time (JIT) y kanban.El plazo de entrega estándar es de 5 a 7 días hábiles desde el inventario de productos terminados, 15 a 25 días hábiles para pedidos de producción que excedan los niveles de existencias.

¿Cómo puedo verificar la afirmación de reciclabilidad?Los certificados de composición del material (EN 10204 3.1) están disponibles para cada lote de producción, documentando el grado exacto de aleación de la cuerda de alambre SS304 y los bloques de aluminio 6061-T6.Estos certificados pueden presentarse a su proveedor de gestión de residuos o auditor de sostenibilidad para confirmar que ambos materiales cumplen los criterios de aceptación para los flujos estándar de reciclaje de metalesEn cada envío se incluye una hoja de instrucciones de desmontaje con pasos fotográficos.

¿Qué sucede con el LTA si los precios de las materias primas metálicas cambian significativamente?El mecanismo de fijación de precios LTA está diseñado para la transparencia y el ajuste limitado.Si el aluminio LME se duplica y el cálculo del índice produce un ajuste del +25%En el caso de los precios de las materias primas, el límite de -8% protege al proveedor de una erosión insostenible de los precios.Esta estructura proporciona a ambas partes la seguridad de la planificación, manteniendo al mismo tiempo un vínculo con el objetivo, los precios de referencia publicados.

¿Se puede suministrar el JGX-0958D-108A con cable de alambre SS316 para entornos marinos?Sí, está disponible una variante de SS316 (UNS S31600, con un contenido de molibdeno del 2 ∼3% para una mayor resistencia a los cloruros) con una cantidad mínima de pedido de 100 piezas.Esta configuración se recomienda para las instalaciones costeras situadas a menos de 5 km del agua salada., plataformas en alta mar y aplicaciones en las salas de máquinas de los buques marinos donde la combinación de atmósfera salina y temperatura elevada acelera la corrosión de las fosas en la norma SS304.
