Baja frecuencia de atenuación de cuerda de alambre de choque montaje de prueba de vandales de trabajo pesado diseño JGX-1276D-280B

Innovadora atenuación de vibraciones de baja frecuencia para infraestructuras críticas

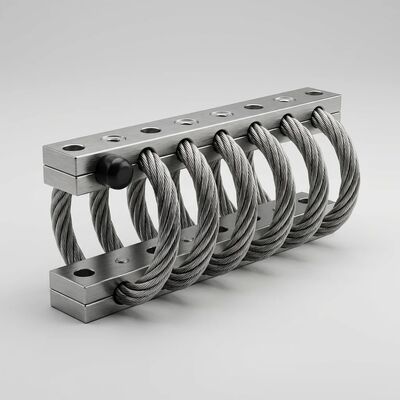

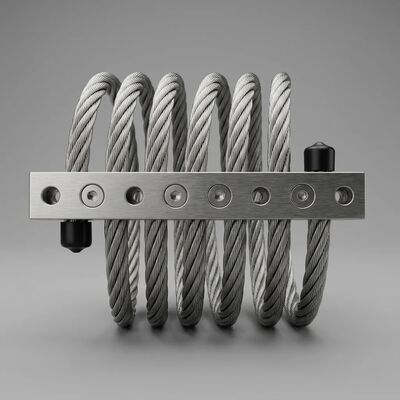

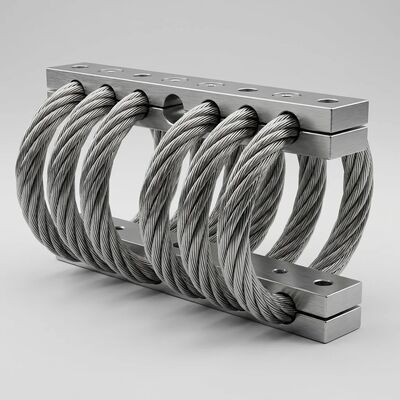

ElJGX-1276D-280BEl aislador de vibraciones de cable metálico ofrece un rendimiento excepcional de atenuación de baja frecuencia que los soportes elastoméricos convencionales no pueden igualar. Como miembro de mayor capacidad de la serie JGX-1276, este aislador de cable de acero inoxidable de 6 bucles y 12,7 mm de diámetro admite hastaCarga estática de 280 kg.al mismo tiempo que proporciona un aislamiento eficaz de vibraciones de frecuencias tan bajas como5-8Hz– un importante logro de ingeniería dado que los soportes tradicionales suelen amplificar las entradas por debajo de 10 Hz en lugar de atenuarlas.

El exclusivo mecanismo de fricción entre hilos dentro del cable de acero inoxidable de construcción 7x19 disipa la energía vibratoria de baja frecuencia sin requerir grandes deflexiones estáticas que comprometen la estabilidad del equipo en sistemas basados ​​en resortes. Esto permite al JGX-1276D-280B proteger maquinaria giratoria grande, sistemas estructurales y equipos de infraestructura sensibles contra oscilaciones inducidas por el viento, microtemblores sísmicos y vibraciones del tráfico terrestre.

Especificaciones técnicas

Ventajas operativas clave

• Avance en atenuación de baja frecuencia:Aísla eficazmente la energía vibratoria en el rango de 5 a 8 Hz, una banda de frecuencia donde los soportes de goma y los resortes helicoidales convencionales generalmente amplifican en lugar de atenuar. Esta capacidad es esencial para proteger estructuras altas de las oscilaciones inducidas por el viento, aislar maquinaria giratoria grande de fuerzas de desequilibrio de bajas RPM y desacoplar los componentes electrónicos sensibles de las vibraciones del tráfico terrestre.
• Seguridad física a prueba de vandalismo:Los sujetadores de seguridad a prueba de manipulaciones, la construcción densa totalmente metálica y la arquitectura completamente cerrada resisten intentos de desmontaje, corte, palanca e impacto no autorizados en instalaciones remotas o de acceso público. No hay componentes de caucho o polímero expuestos que puedan cortarse, quemarse o atacarse químicamente.
• Supresión rápida de oscilaciones:La relación de amortiguación C/Cc > 15 % disipa la energía resonante en 2 o 3 ciclos de oscilación, evitando la acumulación sostenida de vibraciones que provoca fatiga estructural, aflojamiento de las uniones atornilladas y fallas de los componentes electrónicos en equipos de infraestructura críticos.
• Vida útil sin mantenimiento:A diferencia de los amortiguadores hidráulicos que requieren cambios de fluido o soportes de goma que necesitan reemplazo periódico debido a la fluencia y el envejecimiento, el JGX-1276D-280B totalmente metálico mantiene propiedades mecánicas consistentes durante una vida útil operativa de más de 20 años sin intervención de mantenimiento.
• Durabilidad en exteriores para todo clima:La resistencia comprobada a más de 1000 horas de exposición a niebla salina, radiación ultravioleta continua, lluvia ácida, ozono y crecimiento biológico garantiza un rendimiento confiable en ambientes costeros, tropicales, desérticos y árticos sin recintos protectores.
• Aislamiento multidireccional:La atenuación simultánea de la vibración en los ejes de compresión, corte y balanceo elimina la necesidad de restricciones laterales separadas, lo que reduce la complejidad de la instalación y los posibles puntos de falla del amortiguador.

Escenarios de aplicación típicos

Opciones de configuración de montaje

El JGX-1276D-280B admite disposiciones de montaje flexibles para adaptarse a diversas limitaciones de instalación:

• Montaje de compresión (vertical):Carga aplicada perpendicular al plano del cable: configuración estándar para bases de equipos, paquetes montados sobre patines y grupos electrógenos.
• Montaje de compresión de 45°:Orientación en ángulo que combina componentes de aislamiento verticales y horizontales: óptima para maquinaria alternativa que produce fuerzas dinámicas multidireccionales.
• Montaje con corte/rollo (horizontal):Carga aplicada paralela al plano del cable: recomendada para aislamiento de equipos suspendidos, amortiguación de soportes de tuberías y aplicaciones de restricción lateral.

Selección de configuración de materiales

• Barras de retención de acero inoxidable (estándar para exteriores):Máxima resistencia a la corrosión y seguridad física. Recomendado para instalaciones costeras, marinas y al aire libre desatendidas donde tanto la exposición ambiental como la resistencia al vandalismo son motivo de preocupación.
• Barras de retención de aluminio anodizado duro (opción para interiores):Peso más ligero con excelente protección contra la corrosión gracias a la gruesa capa de óxido anódico. Adecuado para aislamiento interior de equipos pesados, salas de máquinas HVAC y entornos controlados donde se prioriza la reducción de peso.

Garantía de calidad y pruebas

Cada aislador JGX-1276D-280B se somete a un protocolo de prueba integral antes del envío:

• Medición de carga-deflexión estática en compresión, compresión de 45° y orientaciones de corte/rollo
• Caracterización de la amortiguación mediante el método de decremento logarítmico en todo el rango de temperatura nominal
• Inspección dimensional de todas las posiciones de los orificios de montaje, paralelismo de barras y geometría de bucle de cable
• Verificación de la calidad del tratamiento de superficies, incluidas pruebas de espesor del recubrimiento y adherencia.
• Trazabilidad del número de serie individual que vincula cada aislador a su certificado de prueba específico

Acerca de Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. ha estado a la vanguardia de la ingeniería de aislamiento de vibraciones desde 2005. Nuestras instalaciones con certificación ISO 9001:2015 combinan mecanizado CNC interno, conformado automatizado de cables y pruebas de precisión de carga-deflexión para fabricar aisladores de cables que cumplen consistentemente con las exigentes especificaciones de rendimiento para aplicaciones de infraestructura crítica en todo el mundo.

Con una fuerza laboral de más de 500 profesionales, nuestro equipo de ingeniería de aplicaciones brinda soporte integral de preventa que incluye cálculo de carga, optimización del patrón de montaje y diseño de configuración personalizada. Exportamos a más de 35 países y prestamos servicios a operadores de telecomunicaciones, autoridades ferroviarias, empresas de servicios de agua, empresas de distribución de energía, operadores marítimos y contratistas de servicios de construcción que dependen de un aislamiento de vibraciones confiable y sin mantenimiento.

Póngase en contacto con nuestros especialistas en protección de infraestructura para analizar sus requisitos de aislamiento de baja frecuencia. Proporcionamos análisis de carga, estimación de respuesta de frecuencia y propuestas de configuración de montaje personalizadas de cortesía para su aplicación específica de protección de equipos.
