El aislador de vibración de cuerda de alambre IIoT está listo para zonas peligrosas ATEX JGX-1276D-140B

Aislamiento de vibración IIoT-Ready para entornos industriales inteligentes

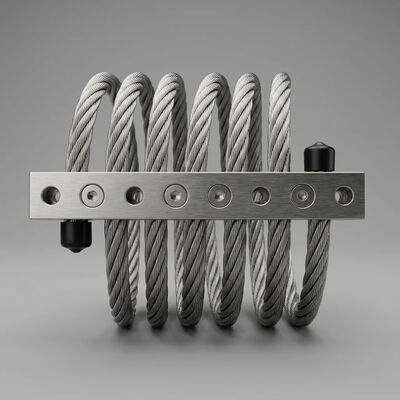

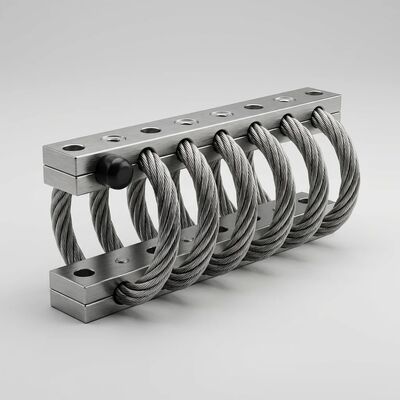

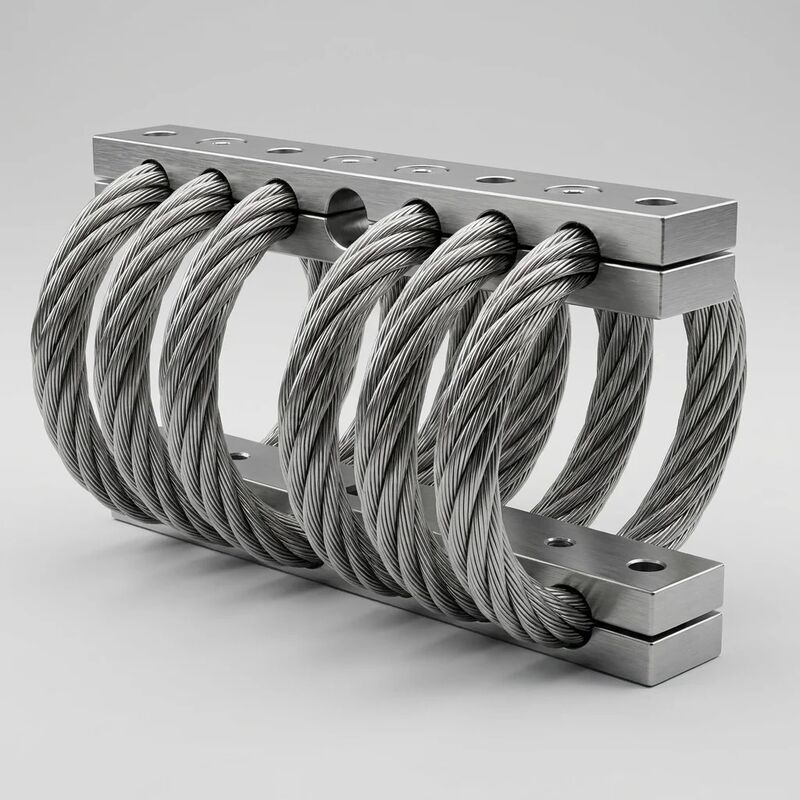

ElJGX-1276D-140BComo miembro especializado de la serie JGX-1276 probada, este aislador de vibración de cuerda de alambre, de 6 bucles, cubre la brecha entre el control mecánico de vibración y los ecosistemas industriales digitales.7 mm de diámetro aislador de cable de acero inoxidable soporta hastaCarga estática de 140 kgPor montaje, con interfaces integradas para sensores de vibración, acelerómetros y transductores de monitorización de la condición, lo que permite un mantenimiento predictivo en tiempo real sin necesidad de adaptaciones adicionales..

La construcción totalmente metálica elimina por completo los materiales de amortiguación orgánica, lo que hace que el JGX-1276D-140B sea intrínsecamente seguro para entornos designados por ATEX.Los hilos de alambre 304 de acero inoxidable roscados a través de barras de retención de aleación de aluminio 6061-T6 crean un conjunto libre de mantenimiento que resiste atmósferas corrosivas, temperaturas extremas y exposición química sin degradación del rendimiento.

Especificaciones técnicas

Ventajas operativas clave

• Integración de sensores IIoT lista:Los puntos de montaje prefabricados aceptan acelerómetros industriales estándar (100mV/g tipo IEPE), sensores de velocidad,y transmisores de vibración con circuito de 4-20mA ‡ conectándose directamente a su PLC existente, SCADA o paneles de control de estado basados en la nube sin fabricación de soportes personalizados.
• Compatibilidad con las zonas peligrosas ATEX:Construcción totalmente metálica, libre de chispas y sin componentes orgánicos, elimina las fuentes de ignición en atmósferas potencialmente explosivas, adecuada para operaciones de refinería de petróleo y gas,Procesamiento químico, y los ambientes de polvo combustibles.
• Descomposición por vibración rápida:La relación de amortiguación C/Cc > 15% asegura que la energía de perturbación se disipe en 2-3 ciclos de oscilación, protegiendo la instrumentación sensible de los errores de medición inducidos por resonancia y la fatiga estructural.
• Durabilidad libre de mantenimiento:El cable de acero inoxidable mantiene propiedades mecánicas constantes durante más de 20 años de vida útil sin ajustes ni lubricación.
• Protección de varios ejes:Aisla simultáneamente la vibración y el choque en las direcciones de compresión, cizallamiento y rodamiento, eliminando la necesidad de contenciones laterales o snubbers separados que complican la instalación.
• Inmunidad ambiental:No se ve afectado por el sal, los disolventes industriales, los fluidos hidráulicos, el ozono, la radiación UV y el crecimiento de hongos.

Escenarios típicos de aplicación

Opciones de configuración de montaje

El JGX-1276D-140B admite múltiples orientaciones de montaje para acomodar diversos diseños de equipos:

• Montura de la base (compresión):Instalación vertical estándar en la que la carga se apoya directamente en los bucles de los cables. Configuración más común para los deslizamientos de la máquina y las bases del equipo.
• 45° Montura de compresión:Instalación en ángulo que proporciona un aislamiento vertical y lateral combinado para equipos que experimentan fuerzas dinámicas multidireccionales, como los compresores alternativos.
• Las condiciones de ensayo de las pruebas de ensayo se especifican en el punto 6.2.Montaje horizontal para aplicaciones que requieren aislamiento lateral, comúnmente utilizado para equipos suspendidos, soportes de tuberías y aislamiento de pasarelas suspendidas.

Selección del tratamiento de superficie

• Anodizado en blanco (norma):Tratamiento electroquímico de la superficie que endurece la superficie de la barra de retención de aluminio, conservando su aspecto metálico natural.Apto para entornos industriales interiores y generales con exposición moderada a la corrosión.
• Anodizado duro (opcional):Proceso de anodizado avanzado que produce una capa de óxido más gruesa y oscura con una resistencia superior a la abrasión.y entornos de procesamiento químico altamente corrosivos.

Sobre la empresa de microondas Xi'an Hoan Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. es un fabricante certificado ISO 9001: 2015 especializado en soluciones de aislamiento de vibraciones y absorción de energía desde 2005.Con más de 500 empleados, incluido un equipo de ingeniería dedicado de más de 100 especialistas técnicos, suministramos aisladores de alambre de ingeniería de precisión, amortiguadores de fricción y sistemas de absorción de choques a clientes industriales en más de 35 países en todo el mundo.

Nuestros productos sirven a diversos sectores, incluidos el procesamiento químico, generación de energía, automatización industrial, petróleo y gas, transporte marítimo, sistemas ferroviarios e instrumentación de precisión.Cada aislador se somete a rigurosas pruebas de desviación de carga e inspección dimensional antes del envío, garantizando un rendimiento constante que cumpla o supere las especificaciones publicadas.

Póngase en contacto con nuestro equipo de ingeniería de aplicaciones para discutir sus requisitos específicos de aislamiento de vibración, solicitar una curva de carga-deflexión personalizada para la configuración de su equipo,o obtener una cotización para pedidos de volumen con opciones de tratamiento de superficie personalizadas.
