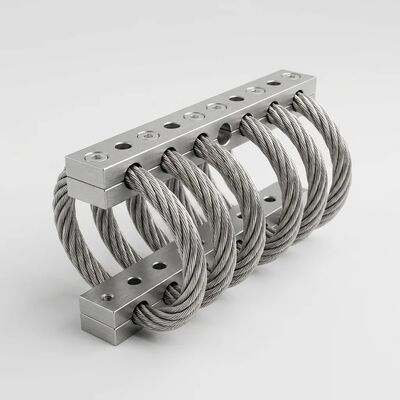

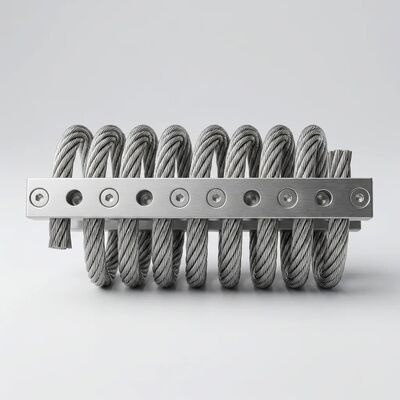

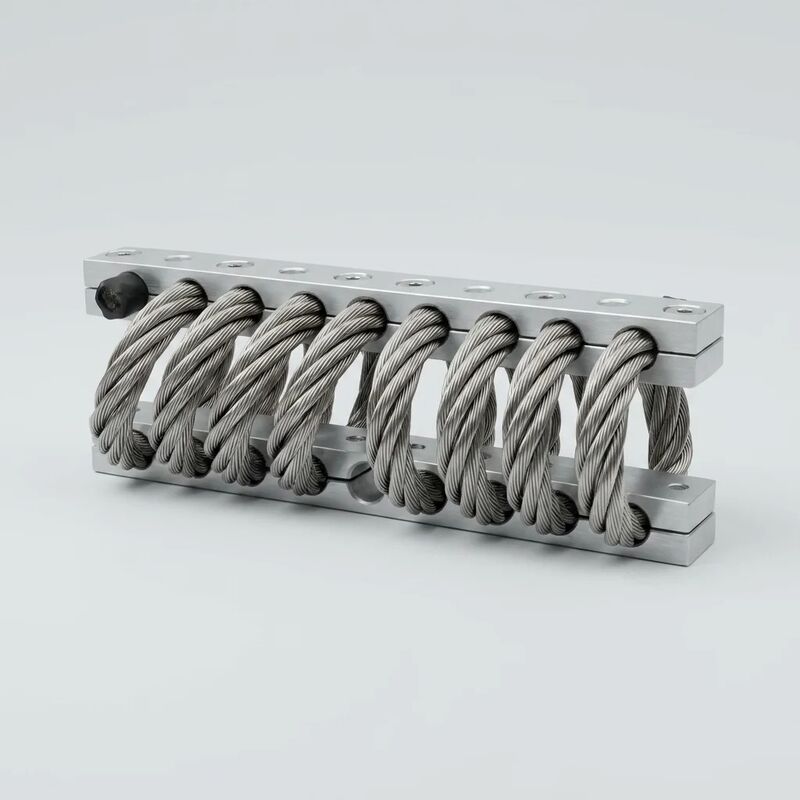

Aislador de cable de acero sin mantenimiento JGX-1278D-235B 235N Control de vibración de choque de doble acción 95 mm para equipos

Amortiguación de doble acción: cómo un dispositivo maneja tanto los eventos de vibración como de choque de rutina

Las estrategias de aislamiento convencionales abordan la vibración y los golpes como problemas separados que requieren hardware separado: soportes blandos para vibración continua, amortiguadores rígidos para impactos ocasionales. El JGX-1278D-235B resuelve ambos problemas con un único mecanismo físico:Fricción de Coulomb en las interfaces de contacto de hilo a hilodentro de la hélice del cable de acero inoxidable de múltiples hilos.

Modo 1: Amortiguación continua de vibraciones (funcionamiento normal)

Durante el funcionamiento rutinario del equipo (una bomba funcionando a velocidad constante, un compresor en funcionamiento, un grupo electrógeno que produce energía constante), el equipo genera vibraciones de baja amplitud y frecuencia relativamente alta. Esta vibración provoca microdesplazamientos (normalmente de 5 a 50 μm) entre los alambres individuales de acero inoxidable dentro de cada uno de los 7 hilos que componen el cable. En estos puntos de contacto, la fricción sólida convierte la energía cinética en calor insignificante. Cuanto más fuerte vibra el equipo, más se activan las interfaces de contacto de cable a cable, creando un efecto de amortiguación autorregulable que no requiere sintonización, ajuste ni fuente de alimentación externa.

Modo 2: Absorción de impacto transitorio (eventos de impacto)

Cuando se produce una entrada repentina de alta energía (un golpe de ariete en una bomba, un golpe del compresor, una colisión estructural durante la manipulación de materiales o un temblor sísmico), el cable sufre una reconfiguración geométrica a escala macro. Los hilos individuales se deslizan y reposicionan dentro del haz de múltiples cables, absorbiendo la energía del impulso mediante fricción combinada (nivel de hilo) y deformación elástica (nivel de hélice). La geometría de bobinado en forma de ocho proporciona un aumento progresivo de la rigidez a medida que aumenta la deformación, brindando una protección inherente contra sobrecargas sin topes mecánicos. Una vez que concluye el evento transitorio, el cable vuelve a su geometría original sin fraguado permanente.

JGX-1278D-235B: datos completos de rendimiento de ejes múltiples

Todas las clasificaciones de carga se basan en pruebas de caracterización de Tipo II. Los valores representan el rendimiento nominal del aislador con barras de retención de aluminio a una temperatura ambiente de 23 °C:

Especificaciones dimensionales y detalles de la interfaz

Durabilidad específica del entorno: donde más importa instalar y olvidar

Guía de selección de materiales de barras de retención

Referencia de la serie completa JGX-1278

*Rango óptimo calculado entre el 40 y el 70 % de la carga nominal para un mejor rendimiento de amortiguación. La selección real debe tener en cuenta la distribución de la carga en múltiples puntos de montaje, las cargas dinámicas durante la operación y cualquier asimetría en el centro de gravedad del equipo.

Aplicaciones específicas del sector: diseñadas para servicio industrial continuo

Resumen de características de rendimiento

• Mantenimiento cero de por vida:Sin inspección programada, sin reapriete, sin lubricación, sin reemplazo. Todo lo que se requiere es una inspección visual durante las rondas de rutina del equipo. Vida útil proyectada de >25 años en condiciones nominales.
• Respuesta de doble acción no lineal:Diferencial de rigidez de 2,33* entre los modos de vibración y choque en dirección vertical: rígido para el funcionamiento diario, compatible con impactos transitorios. Un único dispositivo realiza el trabajo de un soporte vibratorio más un amortiguador.
• Amortiguación histerética:El mecanismo de fricción de Coulomb proporciona entre el 10 y el 25 % de la amortiguación crítica sin amortiguadores externos ni sistemas de masa sintonizada. La amortiguación es proporcional a la amplitud y se autorregula sin control externo.
• Envoltura térmica extrema:Rango de funcionamiento de -180 °C a +300 °C. Sin fragilización por frío; sin ablandamiento en caliente. Adecuado para todo, desde cajas frías criogénicas hasta instalaciones adyacentes a turbinas.
• Resistencia química universal:El acero inoxidable 304 es inerte a los hidrocarburos, disolventes, fluidos hidráulicos, combustibles, agua de mar, ácidos (diluidos), álcalis y agentes de limpieza industriales, incluidos los regímenes CIP.
• Degradación progresiva:Los aisladores de cable fallan con gracia. La fractura de un hilo de alambre individual es visualmente evidente durante la inspección de rutina, meses o años, antes de que la capacidad de carga funcional se vea comprometida, lo que permite un reemplazo planificado y basado en la condición en lugar de una respuesta de emergencia.
• 100% reciclable:Cable de acero inoxidable + barras de aluminio o acero inoxidable. No hay residuos de caucho-metal adheridos que requieran una eliminación especializada. No entran partículas de elastómero en el flujo de residuos durante el servicio o al final de su vida útil.

Pautas de instalación

1. Planitud de la fundación:Logre una planitud de ≤0,5 mm en cada huella de barra. Utilice calzas metálicas (preferiblemente de acero inoxidable) según sea necesario.
2. Especificación del sujetador:M8 * 1,25, Grado 8,8 mínimo. Arandela plana debajo de la cabeza, arandela de seguridad con resorte debajo de la tuerca. Para barras de acero inoxidable: utilice sujetadores A4-80 (316 SS) para eliminar el potencial galvánico.
3. Esfuerzo de torsión:18-22 N·m (barras de aluminio); 25-30 N·m (barras de acero inoxidable). Utilice una llave dinamométrica calibrada.
4. Alineación:Desviación angular máxima de ±2° entre los planos de montaje superior e inferior después del torque final.
5. Autorización:Mantenga un espacio de ≥15 mm alrededor del conjunto de cables en todas las direcciones para permitir una deformación completa.
6. Cantidad:Peso total del equipo (N) ÷ carga objetivo por aislador (94-165 N para 235B) = recuento mínimo de aisladores. Redondea al siguiente número par para una distribución simétrica.

Preguntas frecuentes

P: ¿Cuál es el período de recuperación de la inversión al elegir aisladores de cable en lugar de soportes de goma?

Para la mayoría de las instalaciones industriales, el punto de cruce ocurre en elprimer intervalo de reemplazo programadopara soportes elastoméricos, generalmente entre 3 y 5 años después de la instalación inicial. En ese momento, el costo evitado de montajes de reemplazo, mano de obra para el cambio y tiempo de inactividad de la producción excede el sobreprecio inicial del JGX-1278D-235B. A partir del año 5, los aisladores de cable generan puros ahorros. Para instalaciones remotas o de difícil acceso donde el costo logístico de una visita de servicio es alto, la recuperación de la inversión puede ser inmediata: el día 1 de la instalación.

P: ¿Puedo usar estos aisladores al aire libre sin protección contra la intemperie?

Sí. La construcción totalmente metálica no requiere cubiertas protectoras, botas ni refugios. Para instalaciones al aire libre dentro de los 5 km de la costa o en atmósferas industriales pesadas, recomendamos la opción de barra de acero inoxidable (Configuración C) para maximizar la resistencia a la corrosión. Para uso estándar en interiores y exteriores, las barras de aluminio anodizado duro (Configuración B) brindan una excelente durabilidad a largo plazo.

P: ¿Cómo sé si el peso de mi equipo es adecuado para el JGX-1278D-235B?

Calcule el peso soportado por punto de montaje. Si pesa entre 9,5 kg y 17 kg por aislador (aproximadamente 94-165 N), el JGX-1278D-235B es una opción adecuada. Para cargas superiores o inferiores a este rango, seleccione un modelo diferente de la serie JGX-1278. Nuestros ingenieros de aplicaciones brindan verificación de carga gratuita para todas las solicitudes de cotización; simplemente comparta el peso de su equipo y el diseño de montaje.

P: ¿El cable de acero inoxidable alguna vez necesita lubricación?

No. El mecanismo de amortiguación se basa enfricción secaentre hilos de alambre de acero inoxidable. La lubricación en realidadreducirrendimiento de amortiguación al reducir el coeficiente de fricción entre hilos. El cable debe permanecer seco y libre de grasa, aceite o recubrimiento aplicado a las superficies de contacto de los hilos. Si el cable se contamina con fluidos de proceso, una simple limpieza con solvente es suficiente para restaurar el rendimiento total; no es necesario desarmarlo ni reemplazarlo.

P: ¿Qué sucede si un aislador se sobrecarga más allá de su capacidad nominal?

El JGX-1278D-235B tiene una característica de endurecimiento progresivo: a medida que aumenta la deformación, la rigidez aumenta de forma no lineal, lo que proporciona una protección inherente contra sobrecargas. Una breve sobrecarga (por ejemplo, durante la instalación del equipo o un evento transitorio) causará una deflexión adicional pero no dañará permanentemente el aislador: el cable vuelve a su geometría original una vez que se elimina la sobrecarga. Sin embargo, una sobrecarga sostenida más allá de la capacidad estática nominal acelerará el desgaste de los hilos del cable y debe evitarse mediante un dimensionamiento adecuado. En caso de duda, seleccione el siguiente modelo de mayor calificación de la familia JGX-1278.

P: ¿Son estos aisladores adecuados para aplicaciones sísmicas?

Sí. La capacidad de amortiguación multidireccional y la curva de rigidez no lineal hacen que los aisladores de cable sean muy adecuados para la protección sísmica de equipos. El JGX-1278D-235B proporciona aislamiento simultáneo en los tres ejes de traslación, algo fundamental durante eventos sísmicos donde el movimiento del suelo tiene componentes tanto horizontales como verticales. Para aplicaciones sísmicas específicas, proporcione los parámetros sísmicos básicos de diseño de su proyecto (aceleración espectral, rango de frecuencia predominante) y nuestro equipo de ingeniería verificará la idoneidad o recomendará una configuración optimizada.

Estándares de calidad y fabricación

Los aisladores JGX-1278D-235B se fabrican bajoNorma ISO 9001:2015Gestión de calidad con los siguientes controles de producción:

• Material entrante:Certificación de fábrica para alambre de acero inoxidable 304 (ASTM A313/A313M), barra de aluminio 6061-T6 (ASTM B221/B221M)
• Bobinado de cables:Bobinado helicoidal controlado por CNC con adquisición de datos de tensión en tiempo real (±5% del nominal)
• Prensado:Prensa hidráulica con control de desplazamiento de fuerza; Gráficos de control estadístico de procesos (SPC) por lote de producción.
• Dimensional:Verificación de la posición del orificio, la geometría del avellanado y la clase de rosca con la máquina de medición por coordenadas (CMM)
• Actuación:Prueba de carga-deflexión estática de aceptación de lote en AQL 1.0, nivel normal II según ISO 2859-1
• Anodizado:Verificación del espesor del recubrimiento según ISO 2360; calidad del sello según ISO 2143 (prueba de punto de tinte)
