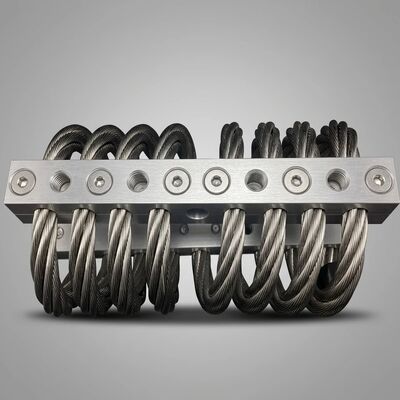

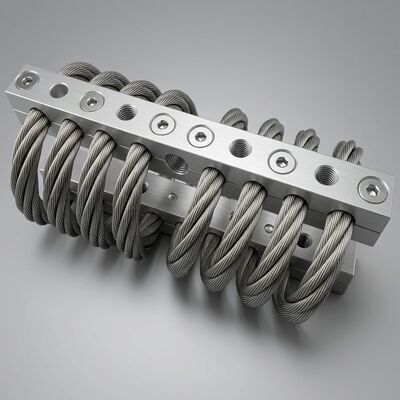

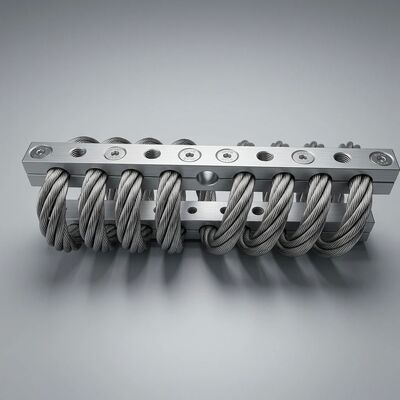

JGX-1598D-515B aislador de vibración de cuerda de alambre que proporciona capacidad de carga escalable y aislamiento acústico de la estructura

Aislador de vibraciones de cable metálico JGX-1598D-515B: arquitectura de carga modular con control de ruido de precisión

El desafío: una máquina, muchos escenarios de carga

Los equipos industriales modernos rara vez funcionan en un único punto de carga estática. Los variadores de velocidad, los compresores de múltiples etapas y los equipos de proceso con cargas de material fluctuantes presentan condiciones dinámicas que desafían a los aisladores de velocidad fija convencionales. Un soporte del tamaño adecuado para la carga promedio puede tocar fondo durante los transitorios de inicio; un tamaño para condiciones máximas puede proporcionar un aislamiento inadecuado en cargas operativas normales.

El JGX-1598D-515B resuelve esto a través de su curva de rigidez inherentemente progresiva y su arquitectura de implementación modular. Los aisladores individuales soportan de 5 a 150 kg cada uno y se pueden organizar en configuraciones en serie, en paralelo o en matriz para abordar prácticamente cualquier requisito de carga sin ingeniería personalizada.

Capacidad de carga escalable: configure una vez, adáptese en cualquier momento

A diferencia de los soportes de elastómero fundido clasificados para una ventana de carga estrecha, el núcleo del cable metálico del JGX-1598D-515B exhibe una respuesta de fuerza-deflexión no lineal: rigidez inicial suave para un aislamiento efectivo de la vibración en cargas operativas normales, pasando a una rigidez progresivamente mayor a medida que aumenta la deflexión. Esta protección contra sobrecarga incorporada evita el contacto de metal con metal durante eventos de descarga o transitorios en el arranque del equipo.

Para instalaciones más grandes, el enfoque de apilamiento modular ofrece una escalabilidad sencilla:

• Configuración paralela:Varios aisladores comparten la carga por igual: cuatro unidades JGX-1598D-515B soportan hasta 600 kg en total
• Apilamiento de series:Dos aisladores montados en serie duplican la carrera de deflexión disponible para aplicaciones de frecuencia ultrabaja
• Matriz distribuida:Aisladores colocados en posiciones calculadas del centro de carga para equipos con distribución desigual del peso

Esta flexibilidad de configuración significa que un número de pieza estándar cubre una gama completa de tamaños de equipos, lo que reduce la complejidad del inventario y los gastos generales de adquisición.

Aislamiento de ruido transmitido por estructuras: rendimiento acústico mensurable

El ruido transmitido por las estructuras (vibraciones transmitidas a través de estructuras sólidas y reirradiadas como sonido audible en otros lugares) es notoriamente difícil de abordar después de la instalación. El JGX-1598D-515B rompe esta ruta de transmisión en la fuente con un rendimiento verificado en laboratorio:

• Eficiencia de aislamiento de vibraciones:≥85% en la banda de frecuencia primaria de 8 a 15 Hz
• Atenuación del ruido transmitido por estructuras:Reducción de hasta 20 dB(A) medida en elementos estructurales conectados
• Diseño sin resonancia:A diferencia de los aisladores de resorte helicoidal, la amortiguación interna del cable suprime la amplificación resonante, sin sobretensiones no amortiguadas que podrían amplificar la vibración a ciertas RPM.

La física detrás de la actuación

El JGX-1598D-515B consigue su aislamiento acústico mediante dos mecanismos complementarios:

1. Desajuste de impedancia:El cable de acero inoxidable presenta una impedancia mecánica dramáticamente diferente a la del marco rígido y la base del equipo. Cuando las ondas de vibración encuentran este límite de impedancia, una porción significativa de la energía se refleja en lugar de transmitirse, de manera similar a cómo funciona un deflector acústico en el control del sonido aéreo, pero para vibraciones transmitidas por sólidos.

2. Amortiguación histerética:A medida que la bobina helicoidal se flexiona bajo carga, los hilos de alambre individuales dentro del cable se deslizan entre sí a nivel microscópico. Esta fricción seca (amortiguación de Coulomb) convierte la energía vibratoria ordenada en energía térmica desordenada. A diferencia de la amortiguación viscosa en los soportes hidráulicos, este mecanismo es independiente de la velocidad y la temperatura, lo que brinda un rendimiento constante desde arranques en frío ártico hasta operación continua tropical.

Especificaciones de ingeniería

Aplicaciones de destino: donde el ruido importa

El JGX-1598D-515B está especificado por consultores acústicos e ingenieros mecánicos para instalaciones críticas para el ruido:

• Estudios de grabación y transmisión:Aislamiento de compresores y enfriadores de HVAC donde se deben mantener los criterios de ruido NC-15
• Instalaciones sanitarias:Aislamiento de enfriadores de resonancia magnética, equipo de soporte de acelerador lineal, aislamiento de bomba de vacío de laboratorio
• Fabricación de semiconductores:Aislamiento de la bomba de proceso y del depurador en entornos de sala limpia: no se desprenden partículas gracias al diseño totalmente metálico
• Fabricación de precisión:Aislamiento del centro de mecanizado CNC, desacoplamiento de los cimientos de la rectificadora
• Centros de datos:Aislamiento de unidad CRAC y generador de emergencia, gestión de vibraciones en piso elevado
• Energía Renovable:Aislamiento del equipo de la góndola de la turbina eólica, control de vibración de la estación del inversor solar

Guía de selección y soporte de ingeniería

Seleccionar la configuración correcta del aislador requiere comprender la carga estática, el rango de carga dinámica, el centro de gravedad y las frecuencias de excitación dominantes de su equipo. Proporcionamos:

• Cálculo de carga-deflexión de cortesía para su equipo específico
• Dibujos de diseño de montaje en 3D con especificaciones de patrón de pernos
• Predicciones de eficiencia de aislamiento en todo el rango de RPM operativas de su equipo
• Soporte de puesta en marcha in situ para instalaciones críticas o de gran escala

Comuníquese con nuestro equipo de ingeniería de aplicaciones con las especificaciones de su equipo para obtener una propuesta de aislamiento detallada.
