Aislador de cable curvo de rigidez no lineal JGX-2228D-665B Soporte totalmente metálico ecológico para equipos industriales

JGX-2228D-665B aislador de vibración de cuerda de alambre de rigidez no lineal

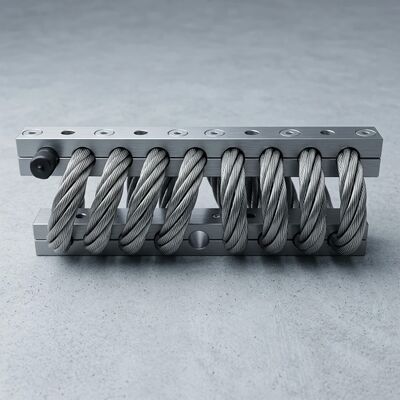

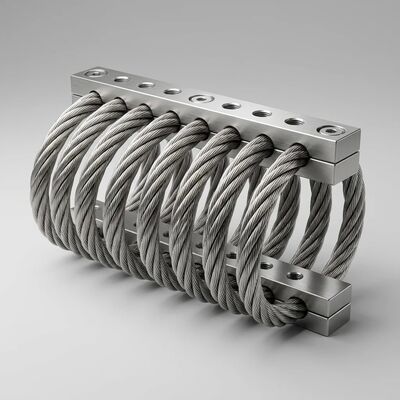

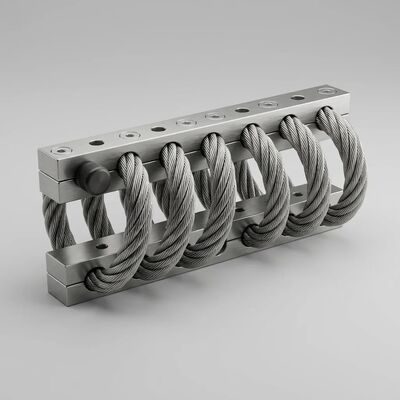

El aislador de vibración de cuerda de alambre JGX-2228D-665B ofrece una ingeniería avanzada de rigidez no lineal para el control de vibraciones industriales e aislamiento de golpes.utilizando 22.2mm diameter stainless steel 304 stranded cable threaded through precision-machined aluminum alloy 6061-T6 retaining bars to form an 8-loop helical isolation assembly rated for 665kg maximum static load in compression.

La función del resorte es creada por la elasticidad inherente a la flexión de un cable preformado en un bucle helicoidal.la geometría del cable produce una respuesta de endurecimiento progresivo soft y compatible a bajas amplitudes para un aislamiento superior de las vibraciones, y luego pasar a una velocidad más firme a medida que aumenta la desviación para evitar el fondo estructural durante los eventos de choque.La función de amortiguación es el resultado de la fricción relativa entre las hebras individuales del cableBajo carga dinámica, el micro-deslizamiento en cientos de puntos de contacto entre las hebras convierte la energía cinética en disipación térmica de bajo grado.proporcionando una amortiguación proporcional a la velocidad sin necesidad de fluidos hidráulicos, elementos elastoméricos o sistemas de control activo.

Los cables, que están hechos de acero inoxidable AISI 304, muestran excelentes características a prueba de agua, excepcional resistencia a la corrosión,y un rendimiento mecánico constante durante toda la vida útilCon su construcción resistente a la corrosión, totalmente metálica, los aisladores de vibración de cuerdas de alambre de Xi'an Hoan son dispositivos de alto rendimiento ambientalmente estables que no se ven afectados por temperaturas extremas,productos químicos, aceites, ozono, radiación UV y medios abrasivos.

Tecnología de la curva de rigidez no lineal

La ventaja de ingeniería que define el JGX-2228D-665B es su curva de rigidez progresiva no lineal.Lo suficientemente suave para aislamiento de baja amplitud versus lo suficientemente rígida para protección contra sobrecargaEl JGX-2228D-665B resuelve esto a través de la geometría del cable que produce una velocidad de resorte continuamente variable en todo el rango de desviación.

Tres mecanismos interactúan para producir este comportamiento:

• Se trata de un sistema de control de la presión.A medida que los bucles de cable helicoidal preformados se desvían, el radio efectivo de curvatura disminuye, alterando el brazo de momento de flexión.Esto produce un aumento progresivo de la fuerza requerida por cada milímetro adicional de desplazamiento, creando un mecanismo de protección de sobrecarga incorporado sin obstáculos externos ni paradas de viaje.
• Compactación de las hebras:Bajo una carga de compresión creciente, las hebras individuales de alambre dentro de la construcción del cable 7 * 19 se reorganizan y compactan, involucrando puntos de contacto adicionales entre hebras.Esto aumenta la rigidez de flexión efectiva de la sección transversal en función de la magnitud de la carga.
• Amplitud-dependiente de amortiguación activada por fricción:La fricción de Coulomb entre las hebras individuales de alambre se escala naturalmente con la amplitud de entrada. Las vibraciones pequeñas se encuentran con una baja fricción para un aislamiento eficiente de alta frecuencia;Los eventos de choque grandes generan fricción máxima para una rápida disipación de energíaLa proporción de amortiguación oscila entre 0,15 a baja amplitud y 0,25 bajo carga de choque.

The resulting stiffness characteristic transitions smoothly from a lower-rate isolation zone (optimized for steady-state vibration in the 8-50Hz range) to a higher-rate protection zone (preventing excessive displacement during transient shock events rated to 20g/11ms half-sine)Este comportamiento de doble modo elimina la necesidad de etapas de aislamiento separadas, reduciendo la complejidad del sistema y la huella de instalación.

El cumplimiento ecológico y respetuoso con el medio ambiente

La responsabilidad medioambiental es parte integral del diseño del JGX-2228D-665B. Este aislante contiene cero caucho, cero elastómeros y cero polímeros sintéticos ∙ materiales que se degradan con el tiempo,Las partículas de microplástico, y no puede reciclarse económicamente.

• Reciclabilidad completa del material:The AISI 304 stainless steel cable (approximately 60% by mass) and aluminum alloy 6061-T6 bars (approximately 40% by mass) are both infinitely recyclable through established industrial metal recovery channels without downgradingAl final de su vida útil, los dos materiales se separan fácilmente y se procesan a través de flujos de reciclaje estándar, apoyando los objetivos de la economía circular.
• Cero emisiones de COV:No se liberan compuestos orgánicos volátiles durante la fabricación, la instalación o la operación.y agentes curantes que se encuentran comúnmente en aislantes elastoméricos.
• Conformidad RoHS:Certificado libre de plomo, mercurio, cadmio, cromo hexavalente, bifenilos polibromados (PBB) y éteres polibromados difenilo (PBDE) de acuerdo con la Directiva 2011/65/UE.
• No hay creep ni envejecimiento:A diferencia de los soportes de caucho que se endurecen, se agrietan y requieren reemplazo periódico, la construcción metálica mantiene propiedades mecánicas constantes indefinidamente.La vida útil típica es superior a la del equipo protegido en un factor de 3 a 5*, reduciendo la frecuencia de sustitución y el desperdicio de material asociado.
• Fabricación de baja energía:Los procesos de formación de cables y de mecanizado de barras emplean principalmente técnicas de trabajo en frío con un consumo energético relativamente bajo en comparación con la fundición, el moldeo por inyección, elo procesos de vulcanización utilizados para las alternativas elastoméricas.
• Compatible con el cuarto limpio:Genera cero emisiones de partículas durante el funcionamiento, sin desgasificación de ningún tipo, haciendo que el JGX-2228D-665B sea adecuado para ambientes cerrados, laboratorios,y plenos HVAC donde la calidad del aire está regulada.
• No se requiere lubricación:El mecanismo de amortiguación de la fricción entre las hebras es seco y no necesita mantenimiento. No se necesitan grasas, aceites o lubricantes en ningún momento del ciclo de vida del producto,eliminación de otra fuente de contaminación ambiental potencial.

Especificaciones técnicas

Barras de montaje Selección del material y tratamiento de la superficie

Material de las barras de montaje:El acero inoxidable o el aluminio se pueden seleccionar de acuerdo con los requisitos de la aplicación.La aleación de aluminio 6061-T6 es la recomendación estándar para la mayoría de las aplicaciones industriales debido a su excelente relación resistencia-peso y resistencia natural a la corrosiónEl acero inoxidable 304 se recomienda para entornos altamente corrosivos, incluidas las plataformas offshore y las instalaciones de procesamiento químico.

Tratamiento de superficie Selección de barras de montaje de aluminio:

• Anodizado en blanco:El tratamiento de superficie para hacer que la superficie de aluminio sea más dura que ella misma.Es el tratamiento normal de la superficie de las barras de montaje de aluminio, adecuado para aplicaciones en interiores y uso industrial general.
• Anodizado duro:El tratamiento de superficie para hacer que las barras de montaje de aluminio sean mucho más duras que la forma anodizada blanca.Produce una capa de óxido densa con una dureza superficial superior a 60 HRC- Uso especial para requisitos complejos o especiales de las condiciones de trabajo de los aisladores de cable de alambre, incluida la exposición al aire libre, instalaciones de alto desgaste,y aplicaciones que requieren aislamiento eléctrico entre superficies de montaje.

Características clave de los aisladores de vibración de Xi'an Hoan

• Ningún deslizamiento o envejecimiento propiedades mecánicas constantes durante toda la vida útil
• La fricción de Coulomb proporciona una disipación de energía dependiente de la amplitud
• Rango de temperaturas muy amplio ️ funcionamiento fiable de -40°C a +120°C sin deriva de rigidez
• Amplia variedad de accesorios posibles: materiales de barras múltiples, tratamientos de superficie y configuraciones de montaje
• Prototipos rápidos y económicos: configuraciones personalizadas con plazos cortos
• Construcción extremadamente robusta y larga vida útil
• Excelente aislamiento combinado de golpes y vibraciones un solo dispositivo maneja cargas crónicas y transitorias
• No afectado por agentes químicos, agua de mar, ozono, rayos UV ‡ adecuado para los entornos más duros
• La curva de rigidez progresiva no lineal se adapta dinámicamente a condiciones de carga variables
• Cumplimiento completo de la Directiva RoHS y reciclabilidad de los materiales  Diseño responsable con el medio ambiente
• Funcionamiento libre de mantenimiento: ∼ cero lubricación, cero ajuste, cero servicio programado

Áreas de aplicación Usos de aisladores de vibración de cuerda de alambre

Pregunta más frecuente JGX-2228D-665B aislador de cuerda de alambre

P: ¿Qué hace que la curva de rigidez JGX-2228D-665B sea "no lineal"?
R: A diferencia de los soportes convencionales de resorte o de goma que producen una relación constante de fuerza a desviación, la geometría del cable JGX-2228D-665B produce naturalmente un efecto de rigidez progresiva.En pequeñas desviaciones el aislante es compatible con un aislamiento superior de vibracionesCon el aumento de la desviación, la rigidez aumenta para evitar el fondo bajo cargas de choque.Esto se logra mediante cambios en la curvatura del bucle del cable y la compactación entre las hebras bajo una carga creciente.

P: ¿Es el JGX-2228D-665B verdaderamente ecológico y reciclable?
R: Sí. Tanto el cable de acero inoxidable como las barras de aleación de aluminio son 100% reciclables a través de procesos de recuperación de metales industriales estándar. La unidad no contiene caucho, plásticos o polímeros sintéticos.El proceso de fabricación utiliza principalmente técnicas de trabajo en frío con una entrada de energía relativamente baja.

P: ¿Cuál es la diferencia entre el anodizado blanco y el anodizado duro?
R: El anodizado blanco proporciona un endurecimiento de la superficie moderado, conservando el color natural del aluminio.capa de óxido más densa (60+ dureza superficial HRC) con un aspecto gris oscuroEl anodizado duro se recomienda para la exposición al aire libre, instalaciones de alto desgaste y aplicaciones que requieren aislamiento eléctrico.

P: ¿Se puede utilizar el JGX-2228D-665B al aire libre o en ambientes marinos?
R: Sí. El cable de acero inoxidable y la barra de aluminio anodizado duro son muy resistentes a los saleros, la humedad, la radiación UV y las temperaturas extremas.Para los ambientes marinos más agresivos, el material opcional de acero inoxidable 304 bar proporciona un margen de corrosión adicional.

P: ¿Cómo puedo seleccionar la orientación de montaje correcta?
R: El JGX-2228D-665B admite orientaciones de compresión (carga vertical), cizallamiento / rodamiento (carga horizontal) y compresión de 45 grados (carga combinada).Nuestros ingenieros de aplicaciones pueden recomendar la configuración óptima basada en el peso de su equipo, centro de gravedad, espectro de vibraciones esperado, y la huella de montaje disponible.
