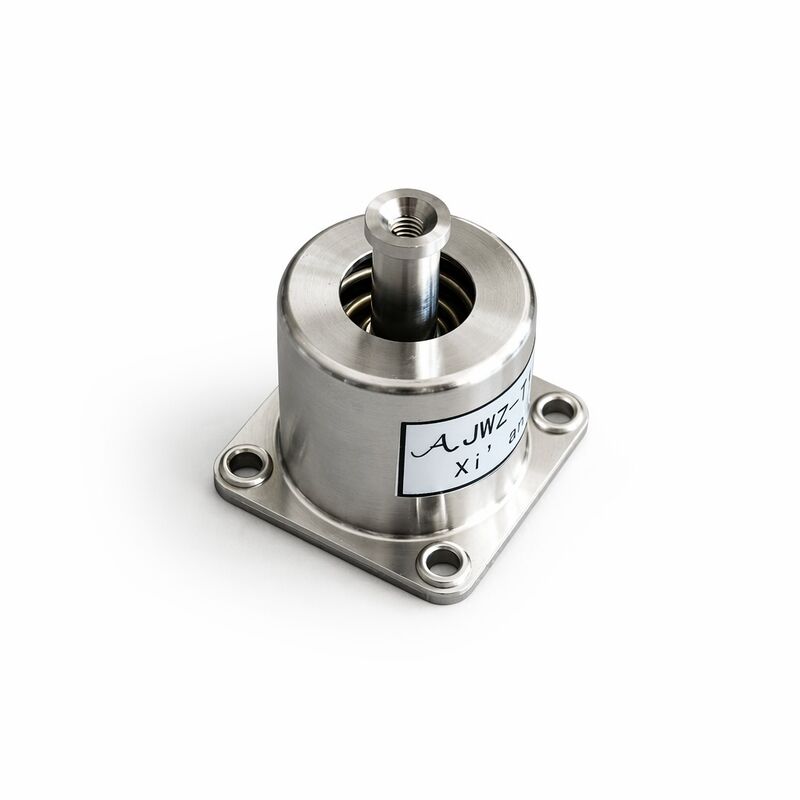

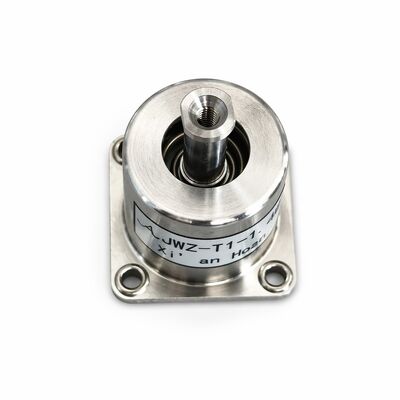

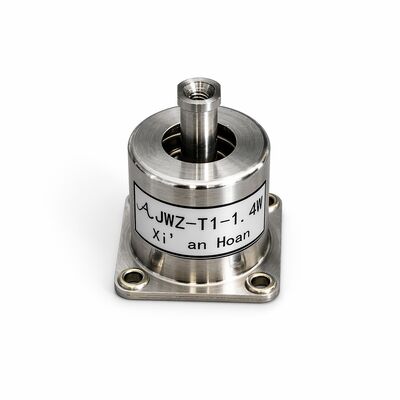

El HOAN JWZ-T1-1.4W es un aislador de vibración compacto desarrollado para equipos ligeros que requieren un soporte controlado en condiciones de vibración y choque.

Con una carga nominal de 1,4 kg y un rango de carga de funcionamiento de 1,2 a 1,6 kg, este modelo es adecuado para instalaciones en las que el peso del equipo,El espacio de montaje y el desplazamiento deben controlarse cuidadosamente..

El aislante proporciona capacidad de movimiento en direcciones verticales y horizontales, lo que ayuda a reducir la transmisión de vibraciones mecánicas a componentes sensibles.Su estructura de montaje compacto también lo hace adecuado para equipos con espacio de instalación limitado.

Resumen del producto

El JWZ-T1-1.4W está diseñado para proporcionar un aislamiento de vibración confiable para instrumentos pequeños, conjuntos electrónicos y dispositivos de precisión.

Su desplazamiento nominal alcanza 6 mm en la dirección Z y 3 mm en la dirección XY, lo que permite al aislador responder a las vibraciones y movimientos desde múltiples direcciones.El modelo tiene una frecuencia de resonancia especificada de 10 Hz y ha sido evaluado mediante una prueba de choque de 5 g.

El producto puede funcionar en un rango de temperatura de -45°C a +75°C, lo que permite su uso en entornos que experimentan variaciones considerables de temperatura.

Diagrama de la estructura

Parámetros técnicos

Curva de vibración y curva de choque

Aplicaciones típicas

El JWZ-T1-1.4W puede considerarse para equipos ligeros tales como:

•Instrumentos de precisión
•Módulos electrónicos compactos
•Pequeños dispositivos de comunicación
•Equipo de monitoreo y detección
•Conjuntos ópticos o de imágenes
•Equipo de laboratorio
•Módulos de control
•Dispositivos de medición
•Electrónica aérea ligera
•Pequeños conjuntos electrónicos industriales

La selección final del modelo deberá basarse en el peso total del equipo, el número de aislantes, el centro de gravedad, la dirección de montaje y las condiciones reales de vibración o choque.
