Aislador de vibración de cable JGX-0958D-108A Modelos FEA prevalidados Soporte de ingeniería inversa

Aislador de vibraciones de cable metálico JGX-0958D-108A: control de vibraciones de grado de ingeniería con modelos de simulación validados

¿Qué es un aislador de vibraciones de cable metálico y cómo funciona?

Un aislador de vibraciones de cable metálico es un dispositivo mecánico pasivo que atenúa la energía de vibración mediante el principio deAmortiguación por fricción de Coulomb— Fricción seca generada entre hilos de alambre de acero individuales cuando la bobina del cable se flexiona bajo carga. A diferencia de los soportes elastoméricos (goma) que convierten la energía de vibración en calor dentro de la matriz del material, el JGX-0958D-108A disipa energía en la interfaz microscópica entre sus 133 cables individuales (7 hilos * 19 cables por hilo), creando un mecanismo de amortiguación sin mantenimiento y sin partículas que no se degrada con el tiempo o los ciclos de temperatura.

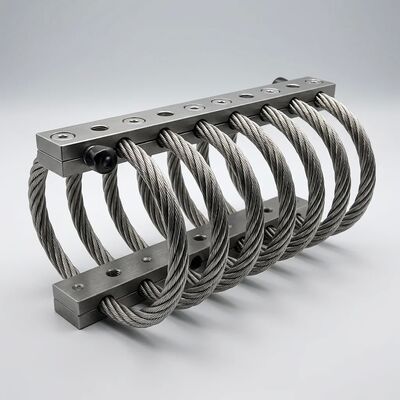

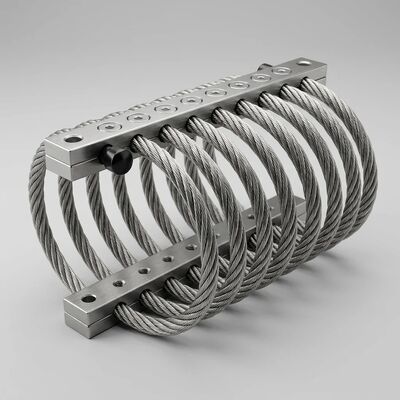

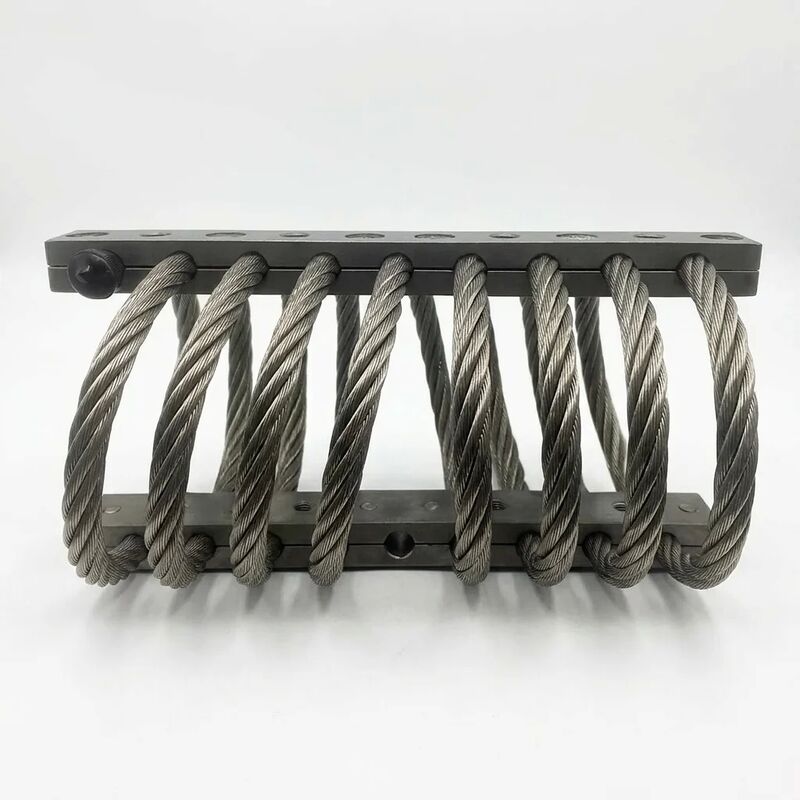

El JGX-0958D-108A consta de tres componentes: un cable de acero inoxidable 304 enrollado helicoidalmente de 7*19 (diámetro nominal de 6,4 mm, 8 bucles activos), bloques de sujeción de aleación de aluminio 6061-T6 superior e inferior con un acabado superficial anodizado duro y cuatro pernos de sujeción de acero inoxidable M10. Cuando se monta entre una fuente de vibración y la estructura protegida, la bobina del cable se flexiona en respuesta a la excitación de entrada, generando una fricción controlada entre hilos que convierte la energía cinética en calor insignificante y al mismo tiempo proporciona rigidez (soporte de carga) y amortiguación (disipación de energía) en un solo elemento compacto.

Modelos FEA prevalidados: acorte su ciclo de diseño entre 2 y 3 semanas

Uno de los desafíos persistentes en la selección de aisladores de vibraciones es la brecha entre los datos del catálogo y el rendimiento instalado en el mundo real. Las clasificaciones de carga estática le indican si el aislador puede soportar el peso; no le dicen cómo se comportará dinámicamente con su frecuencia de excitación específica, orientación de montaje y rigidez de fijación. Tradicionalmente, cerrar esta brecha requiere pedir muestras, construir dispositivos de prueba, ejecutar la caracterización de la mesa vibratoria e iterar, un proceso que normalmente consume de 2 a 3 semanas por ciclo de diseño.

El JGX-0958D-108A aborda esto conmodelos de simulación FEA prevalidadosincluido como garantía de ingeniería. Cada modelo se ha correlacionado con datos de pruebas físicas de una mesa agitadora electrodinámica de 6 grados de libertad, logrando una precisión de simulación a medición de ±5 % para estos resultados clave:

• Curvas estáticas de carga-deflexión.en direcciones de carga de compresión, tensión y corte.
• Rigidez dinámica (K*) y factor de pérdida (η)como funciones de la amplitud de excitación (0,1 mm a 2,0 mm pico a pico)
• Transmisibilidad (T)en todo el rango de frecuencia de 5 Hz a 500 Hz con carga nominal
• Forma y área del bucle de histéresis—que se correlaciona directamente con la disipación de energía por ciclo
• Factor de amplificación de resonancia (Q)para las tres primeras frecuencias modales

Estos modelos se entregan en un formato compatible con Ansys Mechanical, Abaqus y COMSOL Multiphysics, lo que permite a su equipo de dinámica estructural colocar el JGX-0958D-108A directamente en un modelo a nivel de sistema y evaluar el rendimiento del aislamiento antes de comprometerse con la adquisición de hardware.

Servicio de ingeniería inversa: una metodología sistemática de 4 fases

Cuando la maquinaria de producción depende de aisladores de vibración que ya no se fabrican (porque el proveedor original descontinuó la línea de productos, cambió sus herramientas o cerró el negocio), el propietario del equipo se enfrenta a un conjunto de opciones desagradables: aceptar un rendimiento de aislamiento degradado debido a soportes antiguos, encargar un costoso rediseño personalizado o reemplazar toda la máquina. La plataforma JGX-0958D-108A ofrece una cuarta opción a través de su servicio integrado de ingeniería inversa.

Fase 1: Metrología y documentación (3 a 5 días hábiles)

• Escaneo láser 3D del aislador existente para capturar la geometría de la envolvente externa con una precisión de ±0,05 mm
• Medición de la interfaz de montaje: diámetro del orificio del perno, espacio entre centros, especificación de la rosca y profundidad del avellanado
• Identificación del material mediante análisis XRF (fluorescencia de rayos X) para determinar el grado de aleación del cable y la composición del bloque de sujeción
• Documentación fotográfica de la orientación de la instalación, zonas libres adyacentes y cualquier patrón visible de desgaste o corrosión que informe el diseño de reemplazo.

Fase 2: Caracterización del desempeño (5 a 7 días hábiles)

• Prueba estática de carga-deflexión en los tres ejes de carga en una máquina de prueba universal con precisión de celda de carga Clase 0,5
• Caracterización dinámica en un agitador electrodinámico: entrada sinusoidal de 5 Hz a 500 Hz, midiendo transmisibilidad y ángulo de fase.
• Prueba de respuesta a impactos: entradas de pulso semisinusoidal a 15 g, 30 gy 50 g para capturar el comportamiento de atenuación de impactos del aislador
• Extracción del bucle de histéresis con amplitudes de desplazamiento de 0,5 mm, 1,0 mm y 2,0 mm para cuantificar la disipación de energía por ciclo

Fase 3: Correlación y optimización del FEA (5 a 7 días hábiles)

• Construcción de un modelo FEA de alta fidelidad ajustado para igualar las mediciones de la Fase 2 con un margen de ±5%
• Optimización paramétrica del diámetro del cable (rango de 4,8 a 9,5 mm), número de bobinas (6 a 12 bucles) y geometría de sujeción para lograr un rendimiento equivalente o mejorado dentro de la misma envoltura.
• Predicción de la vida por fatiga utilizando el conteo del ciclo de flujo de lluvia y la regla de Miner, con un objetivo mínimo de 10⁷resistencia del ciclo con carga nominal

Fase 4: Calificación y entrega (10 a 15 días hábiles)

• Fabricación de 5 unidades prototipo JGX-0958D-108A configuradas según la especificación optimizada.
• Pruebas dinámicas consecutivas con el aislador original en la misma configuración de agitador
• Entrega de un informe de prueba de calificación que compara el rendimiento del original con el del reemplazo en todos los parámetros medidos.
• Producción final y envío de aisladores de reemplazo certificados con documentación completa de trazabilidad del material.

Amortiguación sin partículas: por qué la compatibilidad con salas blancas cambia la ecuación de selección

Las clasificaciones de salas blancas ISO 14644-1 imponen límites estrictos a la concentración de partículas en el aire. Un único soporte de vibración elastomérico en una fábrica de semiconductores Clase 5 (ISO 5 / FED STD 209E Clase 100) puede desprender suficientes partículas microscópicas de caucho durante su vida útil de 3 a 5 años para provocar variaciones en el recuento de partículas durante el monitoreo ambiental de rutina. Los aisladores de cable eliminan este modo de falla a nivel de componente.

El mecanismo de amortiguación del JGX-0958D-108A es puramente mecánico: a medida que los 133 alambres de acero inoxidable individuales dentro de la estructura del cable de 7*19 se deslizan entre sí durante la flexión, generan una fricción controlada sin abrasión, sin desprendimiento y sin necesidad de lubricación. No hay elementos elastoméricos, ni uniones adhesivas, ni recubrimientos que puedan deslaminarse ni materiales orgánicos que puedan desgasificarse en ambientes de vacío. La superficie anodizada dura de los bloques de sujeción de aluminio 6061-T6 proporciona resistencia al desgaste sin generar polvo de óxido de aluminio. Esto hace que el JGX-0958D-108A sea adecuado para:

• Fabricación de semiconductores:Obleas paso a paso, herramientas CMP (planarización química mecánica), implantadores de iones y sistemas de seguimiento de litografía donde la contaminación por partículas inferiores a 0,1 μm puede provocar una pérdida de rendimiento del troquel.
• Producción farmacéutica:Aisladores de llenado asépticos, pilas de bandejas de liofilizador, aislamiento de vibraciones de prensas de tabletas y soportes de sistemas de limpieza in situ (CIP) expuestos a ciclos de lavado repetidos
• Óptica y fotónica:Mesas de interferómetro láser, cámaras de recubrimiento óptico, torres de extracción de fibra óptica y aislamiento de montaje de telescopios donde las partículas que se depositan en las superficies ópticas degradan la transmisión y aumentan la luz parásita.
• Microscopía electrónica:Aislamiento de columnas SEM y TEM donde la imagen borrosa inducida por vibración y la contaminación de la columna inducida por partículas degradan la resolución
• Metrología de precisión:Aislamiento de bases de granito con máquina de medición por coordenadas (MMC), probadores de redondez, perfilómetros de superficie y estaciones de calibración de bloques patrón

JGX-0958D-108A Especificación técnica completa

¿Cómo se compara el JGX-0958D-108A con los aisladores elastoméricos?

Preguntas frecuentes

¿Qué significa el número de modelo JGX-0958D-108A?El prefijo "JGX" identifica la familia de productos de aisladores de cable metálico del fabricante. “0958" es el código de tamaño y configuración para esta clase de sobre. “D" designa la configuración de montaje de doble abrazadera (dos bloques de aluminio que capturan la bobina del cable metálico). “108" es la carga de compresión nominal en kilogramos. El sufijo "A" indica la configuración estándar con cable de acero SS304 y bloques de aluminio 6061-T6.

¿Puedo utilizar el modelo FEA con mi software de simulación existente?Los modelos FEA prevalidados se entregan en un formato de archivo neutral que se puede importar a Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+) y Nastran (a través de una plataforma de datos masivos). Si su equipo utiliza un solucionador diferente, comuníquese con nuestro grupo de ingeniería de aplicaciones para obtener soporte para la conversión de formato.

¿Cuál es la información mínima necesaria para iniciar un proyecto de ingeniería inversa?Necesitamos las dimensiones envolventes del aislador existente (una fotografía con una referencia a escala suele ser suficiente para la evaluación inicial), una estimación de la masa soportada y la frecuencia de vibración dominante o la velocidad de funcionamiento de la máquina. A partir de estos tres aportes, nuestro equipo de aplicaciones puede evaluar el proyecto y proporcionar una cotización firme dentro de 2 días hábiles.

¿La superficie anodizada dura se desgasta con el tiempo?La capa de anodizado duro Tipo III tiene un espesor de 25 a 50 μm y una dureza Vickers de 350 a 400 HV. En el servicio industrial normal, la superficie del bloque de sujeción que hace contacto con el cable experimenta un desgaste insignificante porque la interfaz cable-bloque es estática (sin movimiento deslizante); todo el movimiento de amortiguación ocurre dentro de la propia bobina del cable.
